Case study: zaprojektowanie i wydruk 3D form na przynęty wędkarskie
Nasz druk 3D na zamówienie to świetne narzędzie do realizowania nietypowych pomysłów produkcyjnych. Tym razem pomogliśmy klientowi sklonować jego sprawdzone i najbardziej łowne przynęty. Zobacz, jak na podstawie fizycznych obiektów odtworzyliśmy modele, a następnie zaprojektowaliśmy i wydrukowaliśmy gotowe formy do zalewania pianką.Krok 1: Problem klienta i pomiary oryginałów
Klient zgłosił się do nas z chęcią samodzielnego wykonywania przynęt z wypornej pianki. Posiadał w swojej kolekcji ulubione modele drewniane i gumowe, które świetnie sprawdzały mu się na wodzie, ale brakowało mu do nich odpowiednich form. Postanowiliśmy ułatwić mu to zadanie.

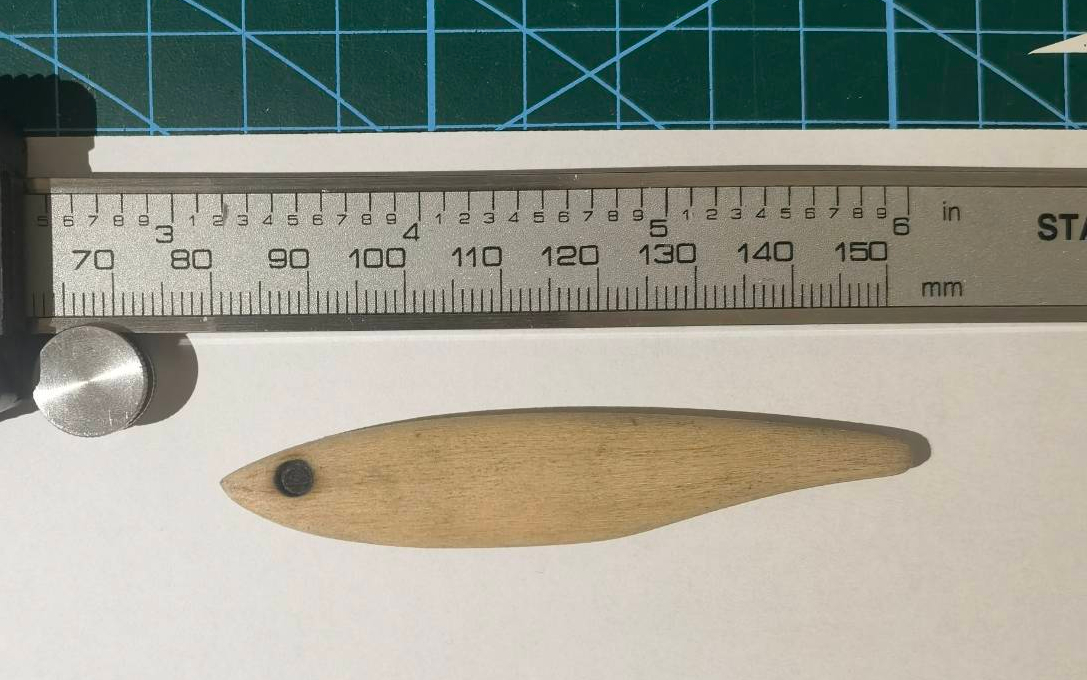

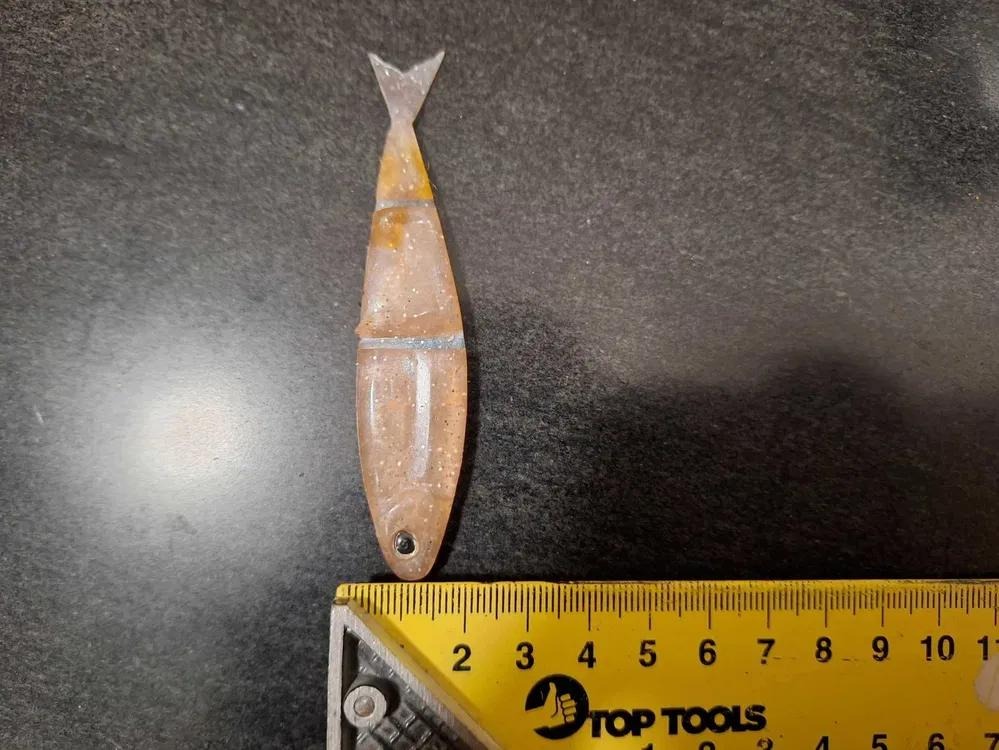

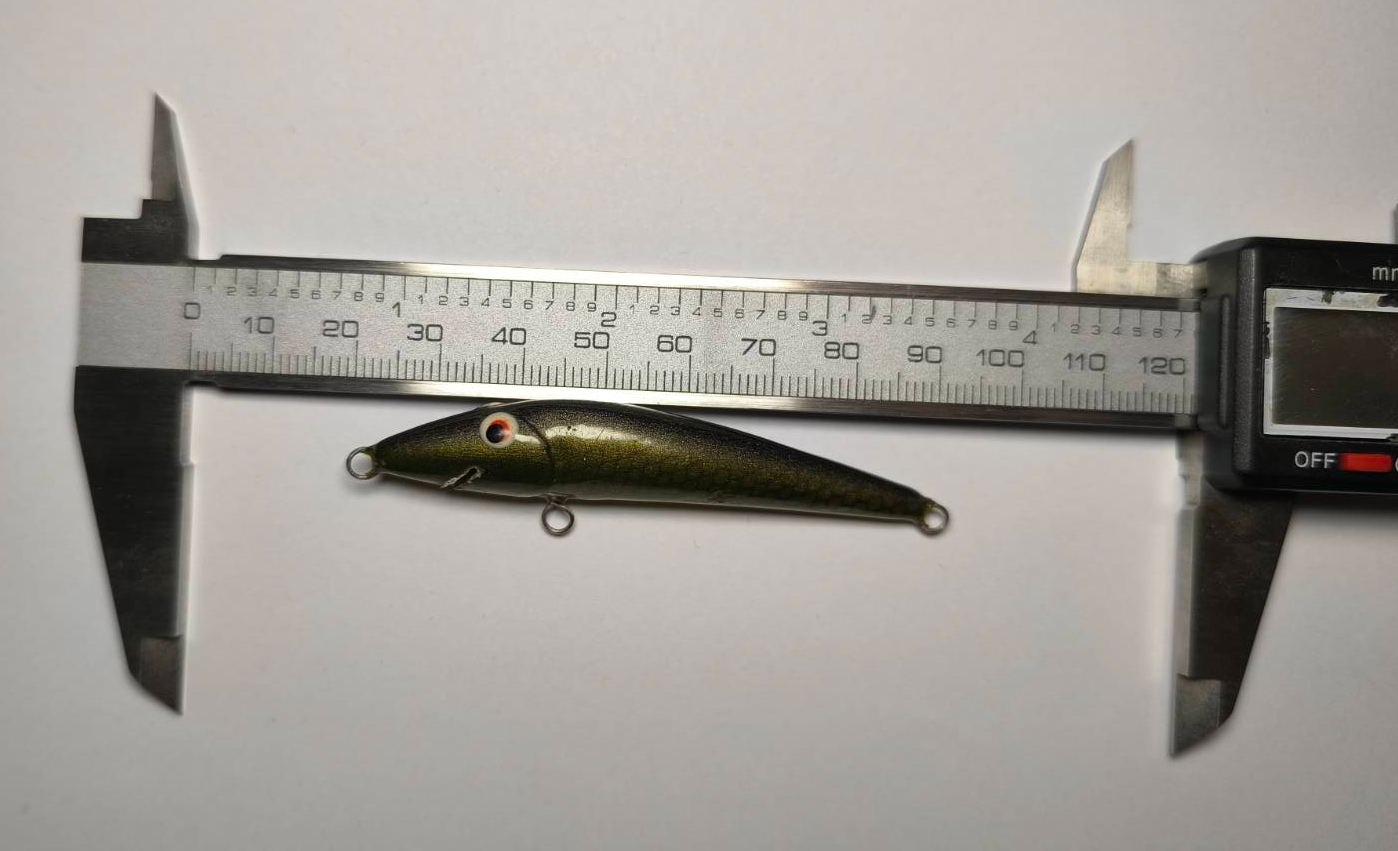

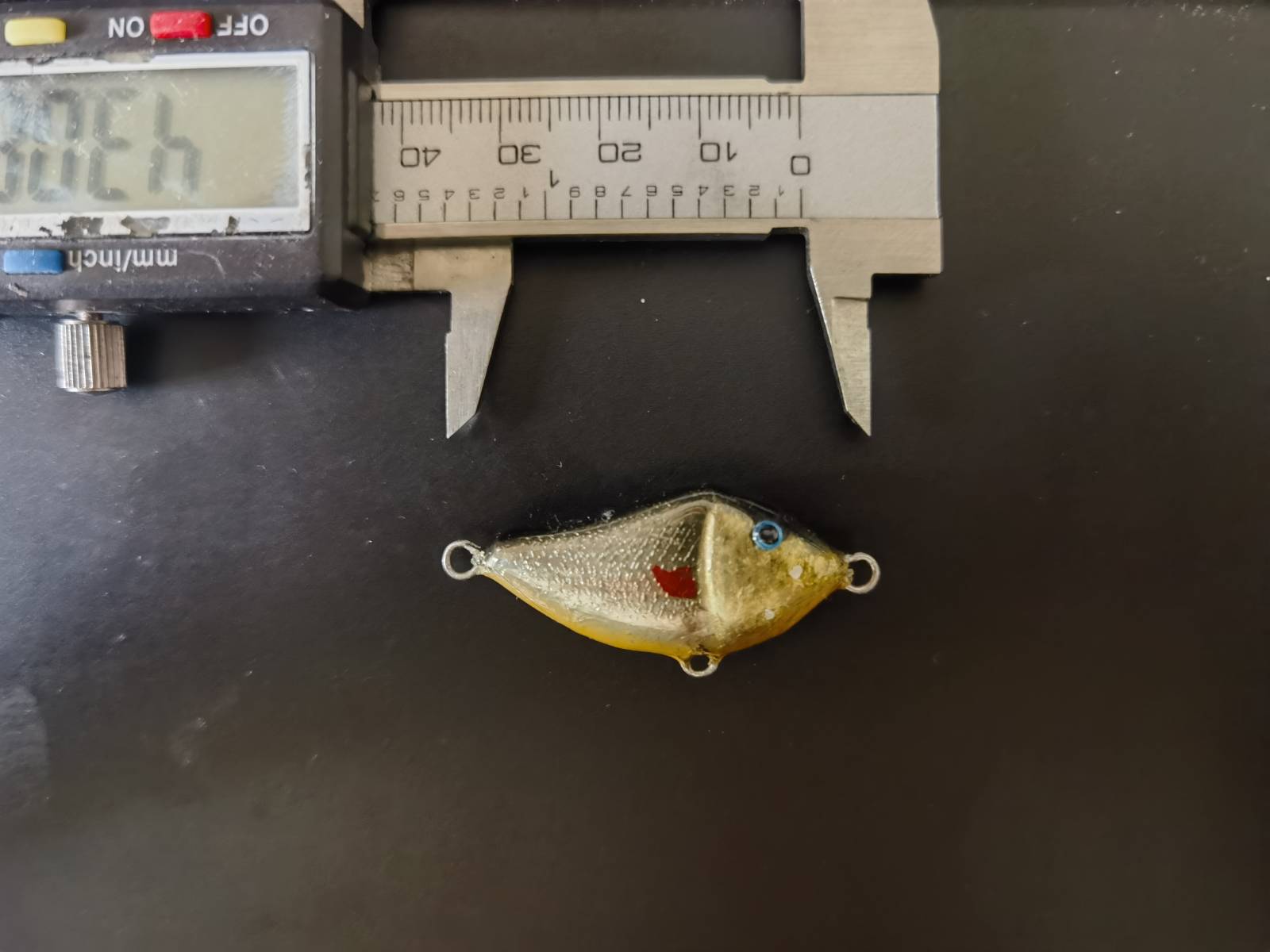

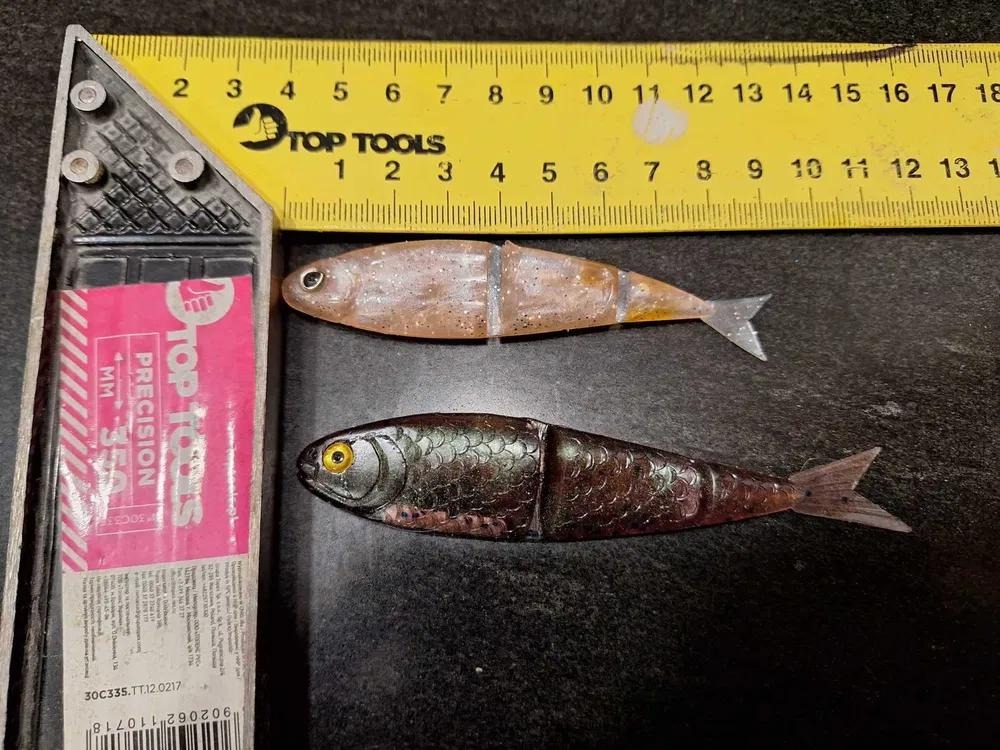

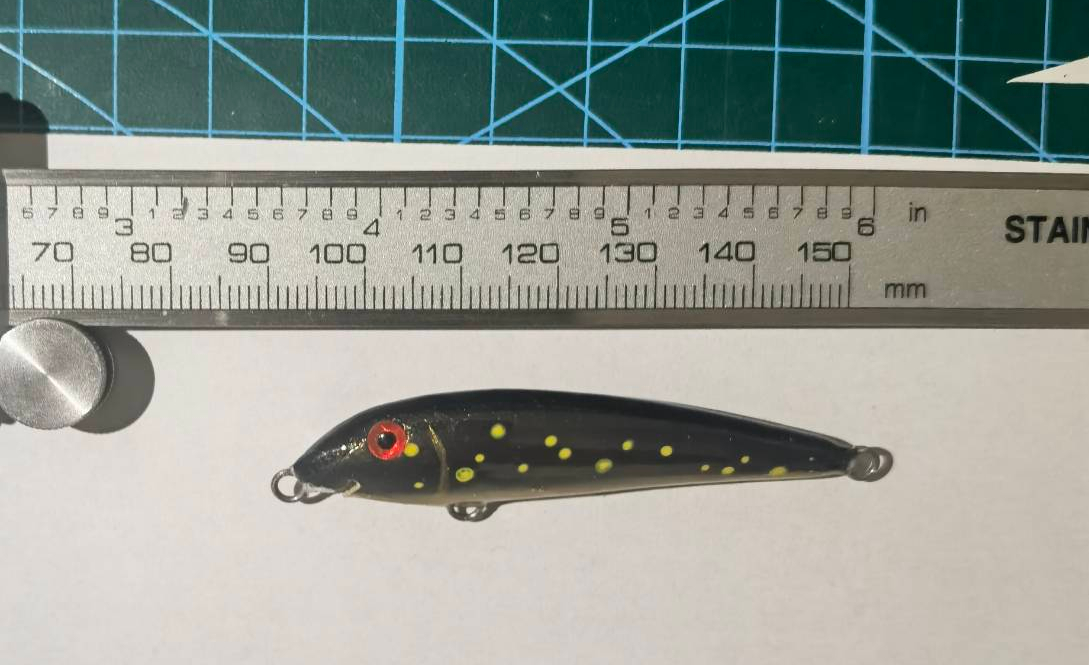

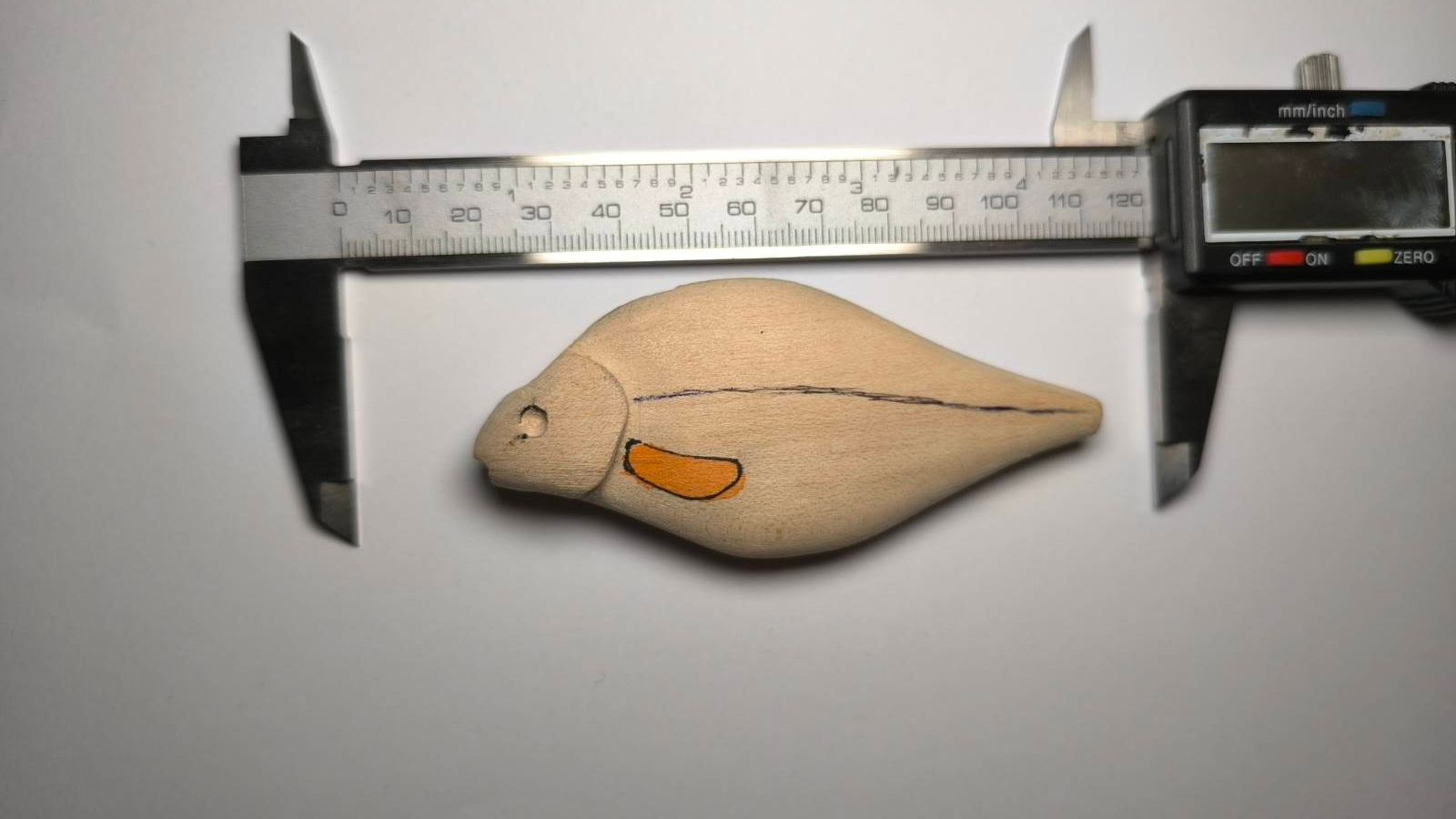

Proces rozpoczęliśmy od przyjęcia paczki z oryginalnymi rybkami. Każdą z przynęt dokładnie zmierzyliśmy, aby uchwycić wszystkie wymiary, krzywizny i proporcje niezbędne do dalszej pracy.
Krok 2: Odtworzenie kształtów (Projektowanie 3D)

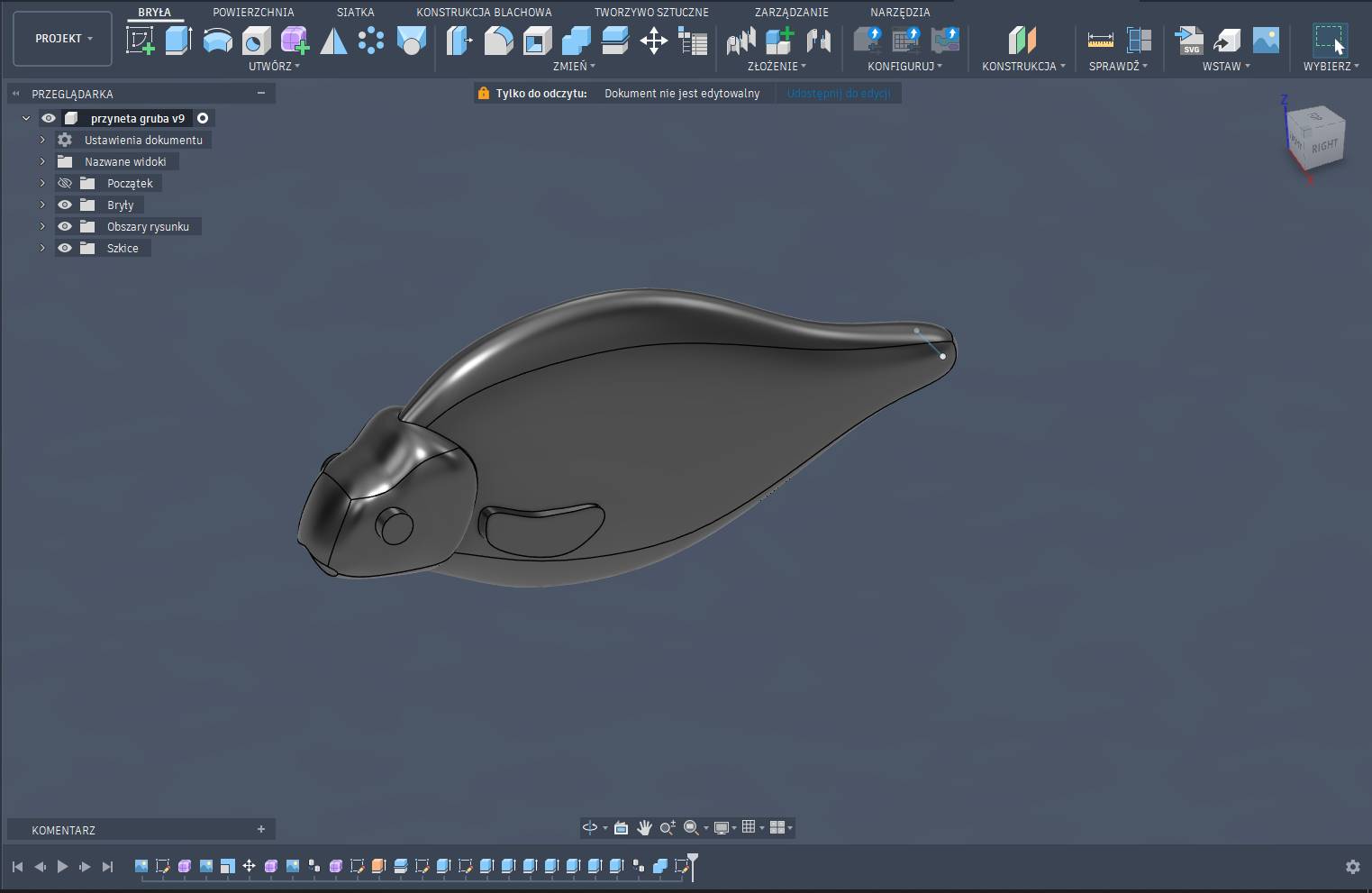

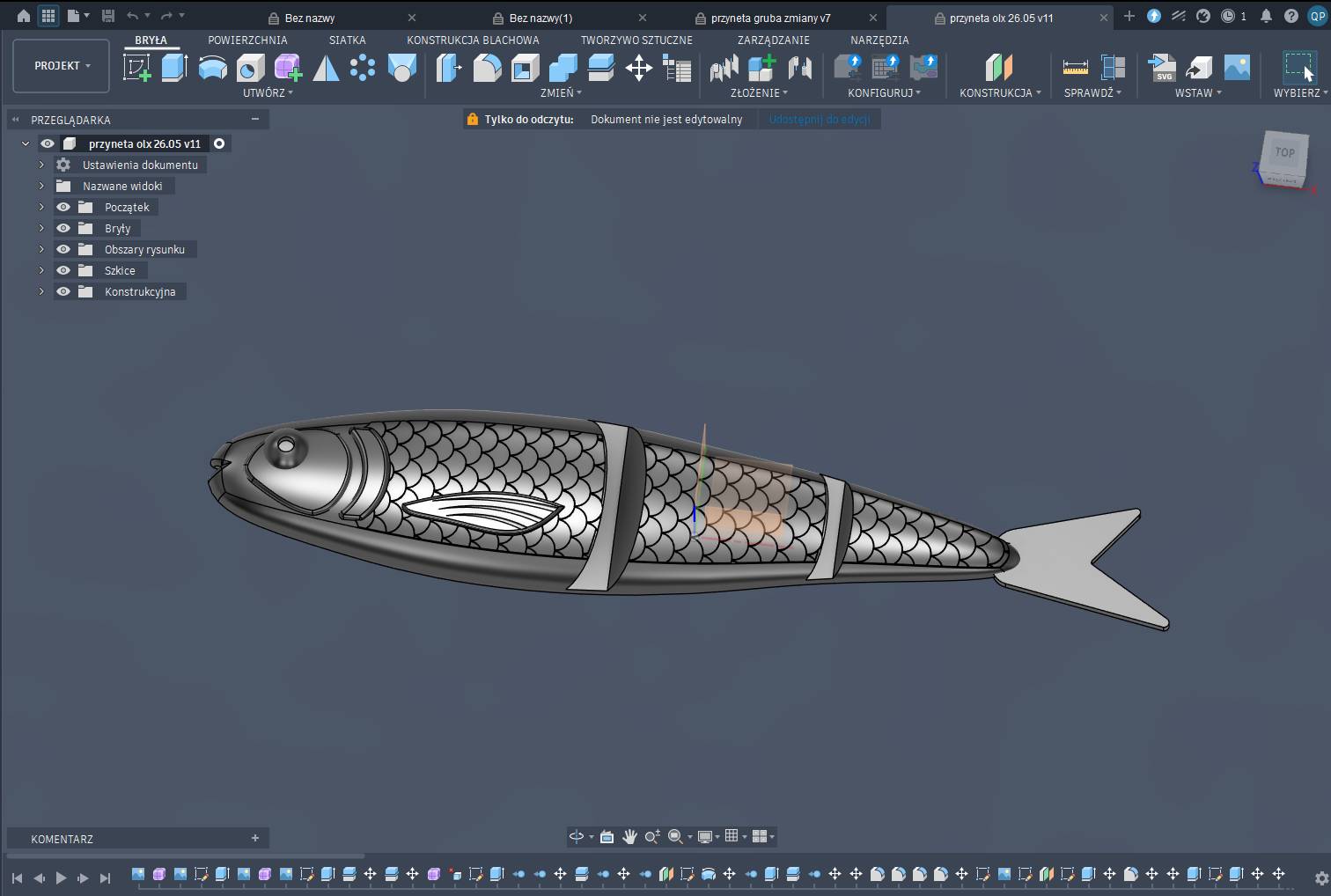

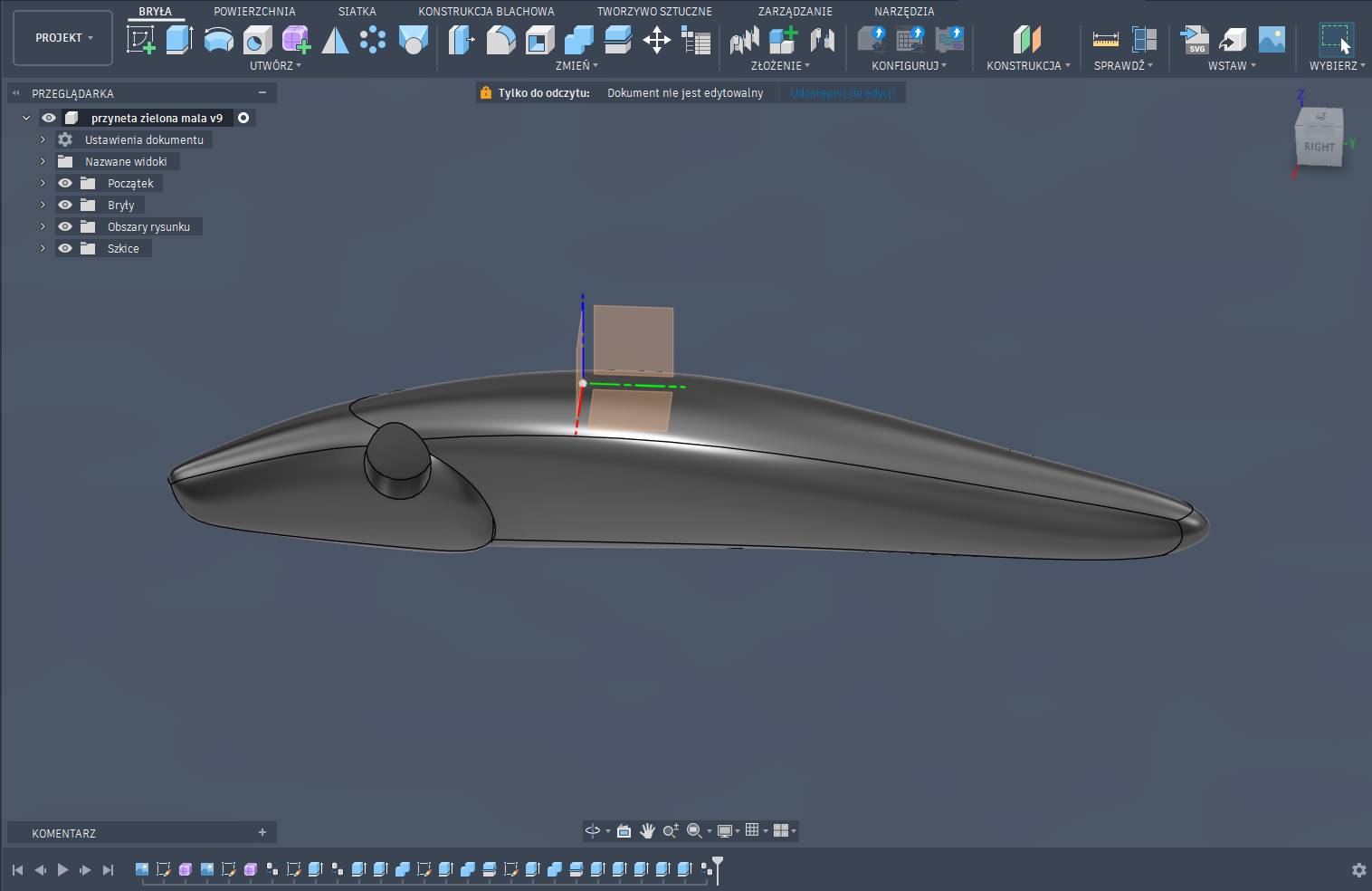

Zebrane wymiary przenieśliśmy na ekran komputera. Nasze projektowanie 3D polegało w tym przypadku na inżynierii odwrotnej. Zbudowaliśmy cyfrowe modele CAD odwzorowujące dostarczone rybki – od najmniejszych modeli, po te grubsze i bardziej zaawansowane.
Wierne odtworzenie geometrii gwarantuje, że odlane z docelowych form przynęty będą miały odpowiedni środek ciężkości i będą tak samo dobrze pracować w wodzie, jak ulubione pierwowzory klienta.
Krok 3: Projektowanie dwuczęściowych form

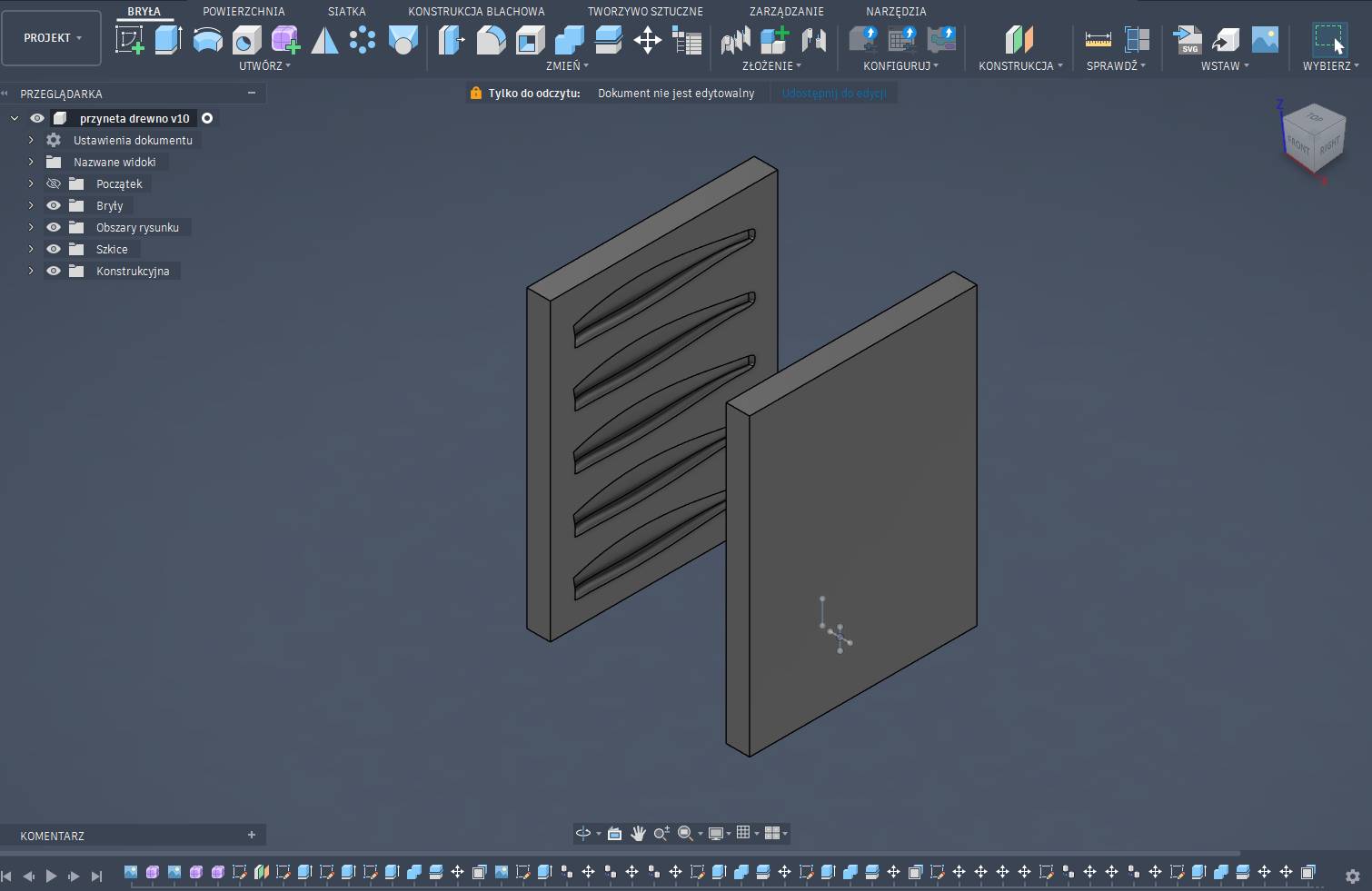

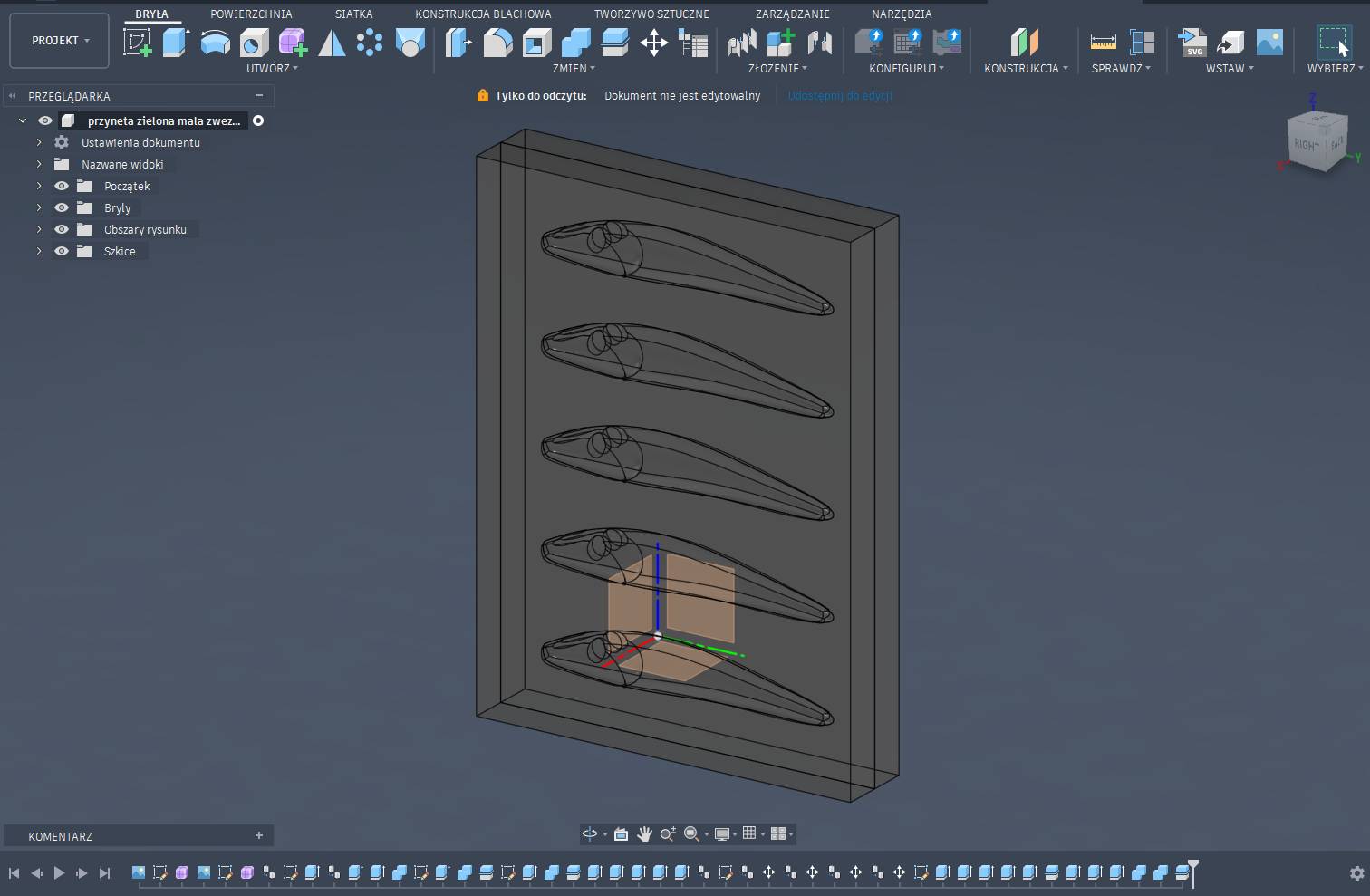

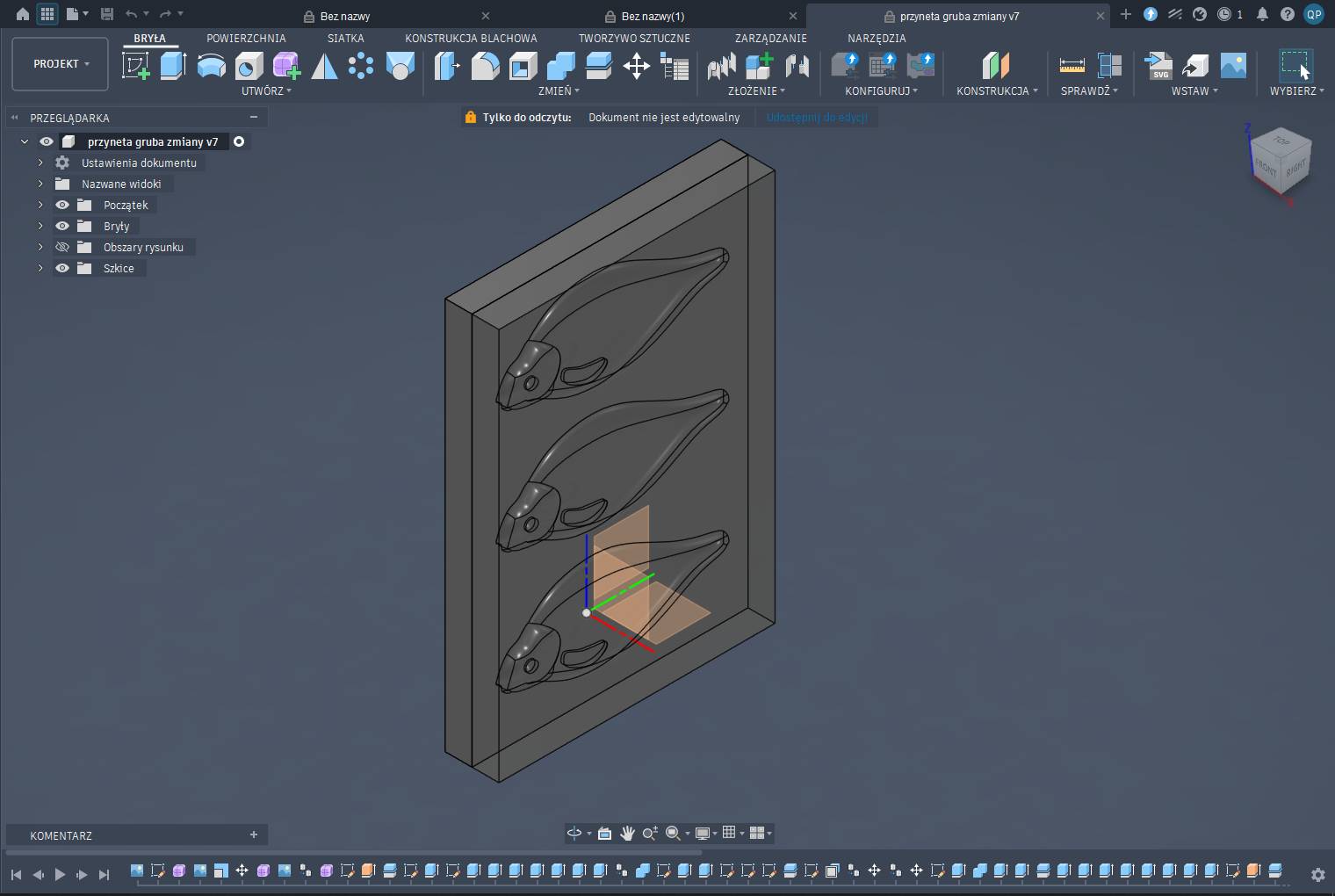

Mając gotowe wirtualne rybki, mogliśmy przystąpić do opracowania samych narzędzi produkcyjnych. W programie 3D stworzyliśmy bryły form i wycięliśmy z nich kształt przynęt. Każdą formę podzieliliśmy na równe połówki.

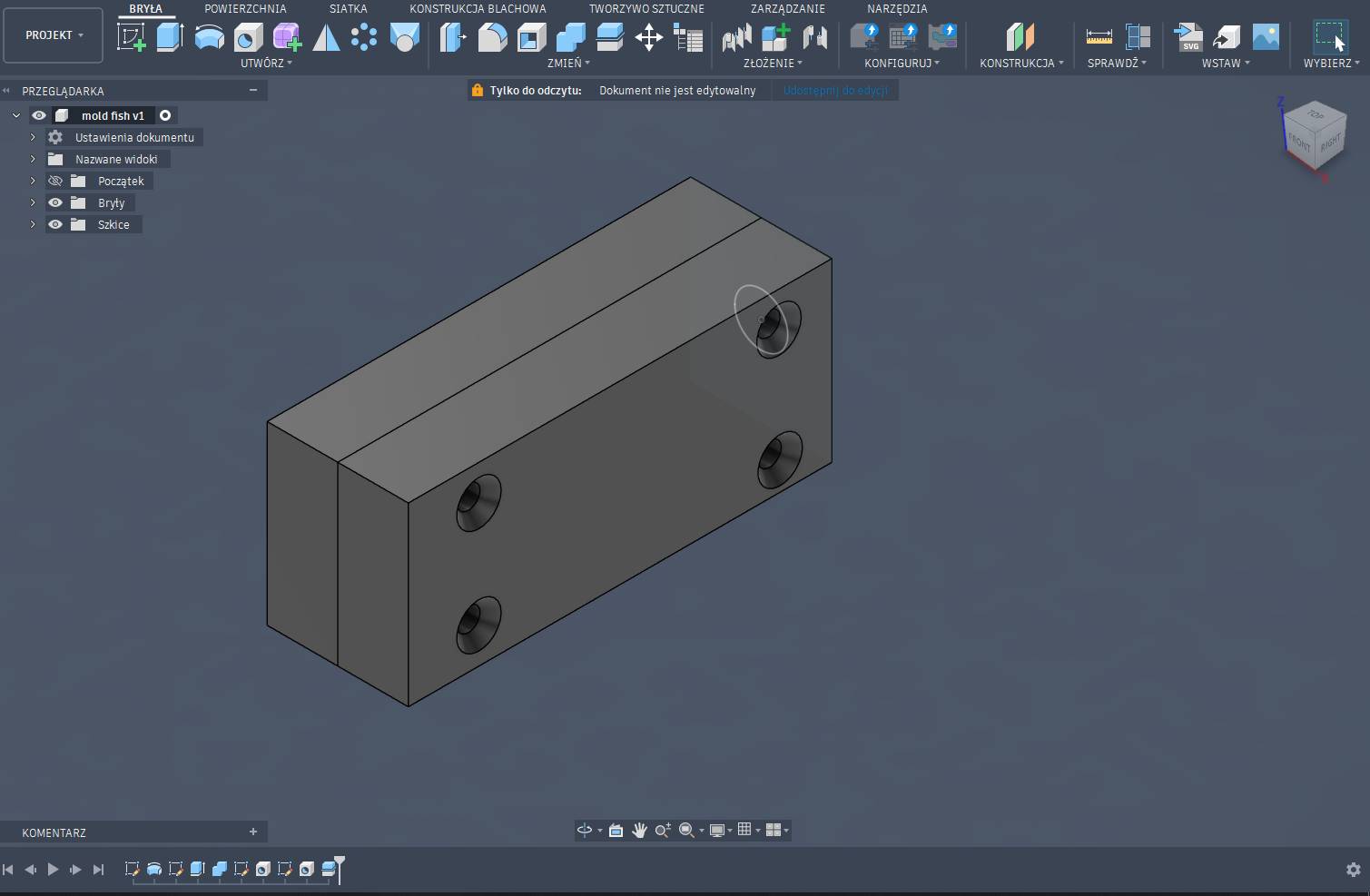

Dodaliśmy wypustki ustalające, aby przy zamykaniu połówki idealnie do siebie pasowały i nie przesuwały się podczas zalewania.
Krok 4: Wydruk 3D i weryfikacja pasowania
Ostatnim etapem był fizyczny druk 3D na zamówienie. Ponieważ klient zamierzał odlewać rybki z pianki, która nie wymaga wysokich temperatur ani agresywnej chemii, nasze wydruki mogły od razu posłużyć jako gotowe formy.

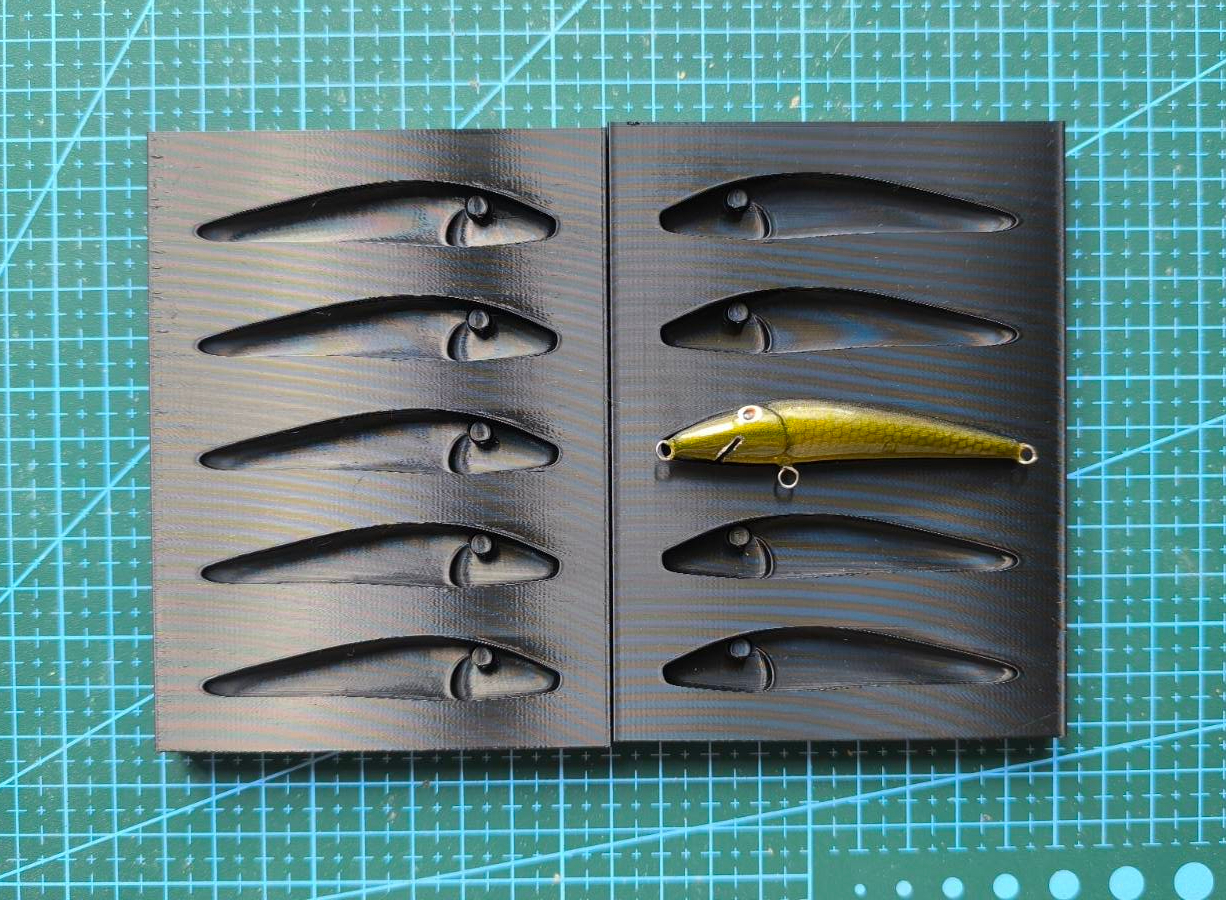

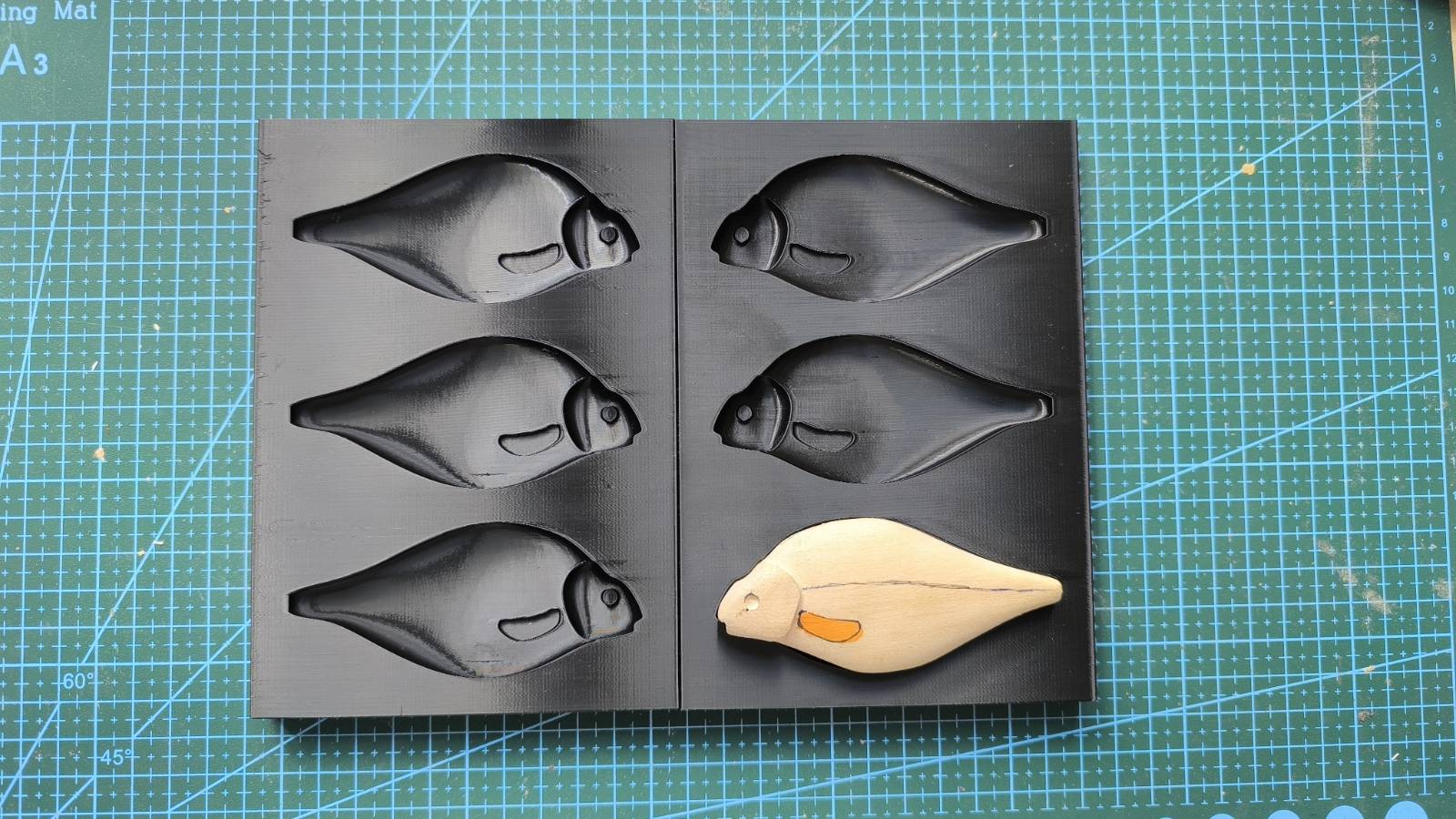

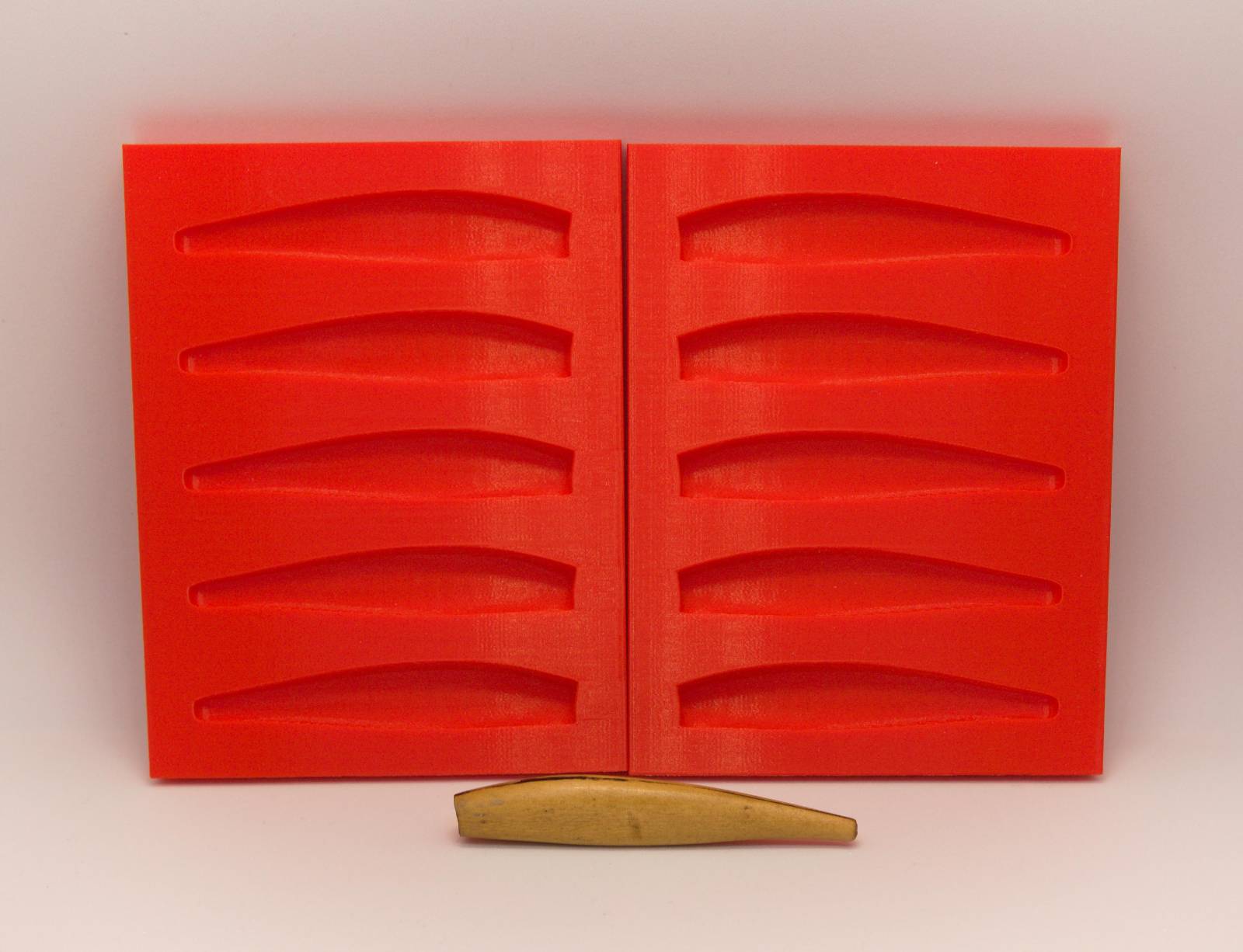

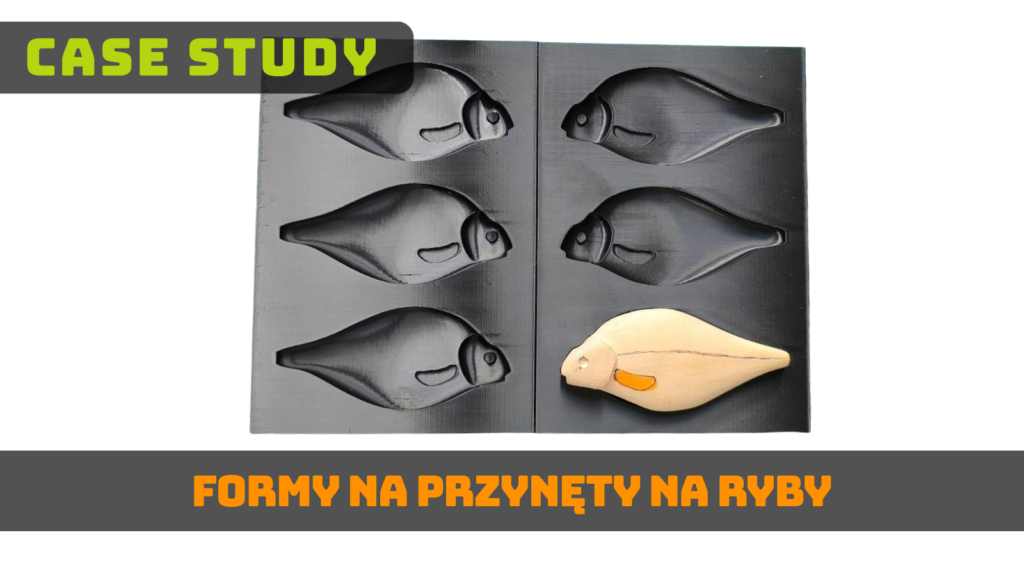

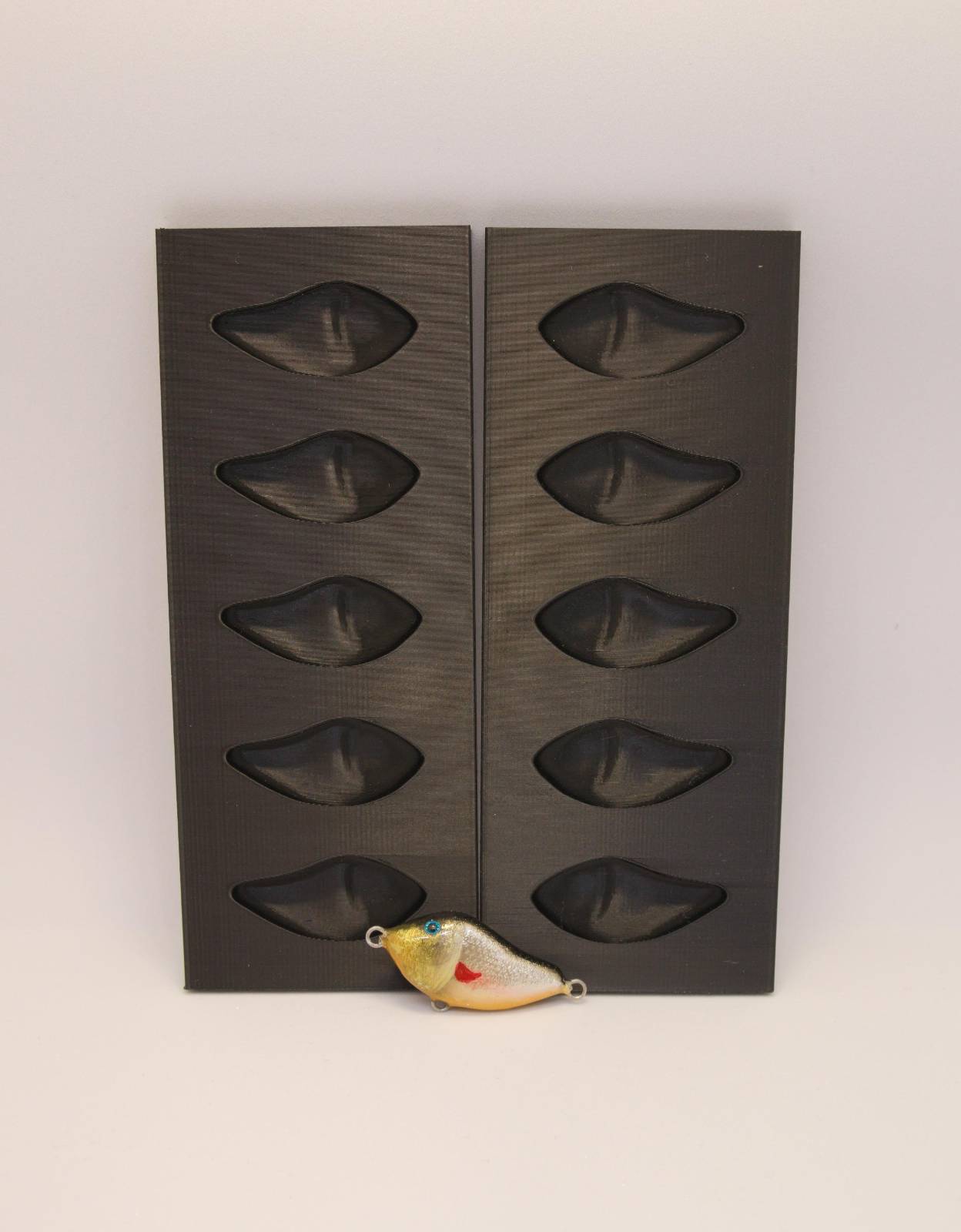

Po zakończeniu produkcji poddaliśmy elementy ostatecznemu testowi jakości. Zamknęliśmy oryginalne przynęty wewnątrz świeżo wydrukowanych form, sprawdzając ich dokładność. Obydwie połówki zeszły się idealnie, co potwierdziło perfekcyjne odwzorowanie kształtów.
Efekt: Własna produkcja w zasięgu ręki
Oryginalne przynęty wróciły do klienta w stanie nienaruszonym, ale tym razem w towarzystwie kompletu twardych, dopasowanych form gotowych do użycia. Dzięki temu wędkarz może teraz w domowych warunkach masowo powielać swoje ulubione kształty z pianki.
Warto dodać, że w podobny sposób projektujemy i drukujemy nie tylko gotowe narzędzia, ale również tzw. matryce (kopyta), na podstawie których nasi klienci zalewają i tworzą własne formy silikonowe. Sprawdza się to doskonale nie tylko w wędkarstwie, ale też przy tworzeniu świec zapachowych, rzemieślniczych mydeł, biżuterii z żywicy epoksydowej, figur gipsowych czy form do czekoladek.
