Dorobienie brakujących i zniszczonych elementów do sprzętu audio
Brakuje gałki w starym radiu, wzmacniaczu, amplitunerze albo magnetofonie? Pokrętło od potencjometru pękło, zaginęła zaślepka z panelu, a odnowiony sprzęt wygląda dobrze, ale wciąż brakuje mu jednego detalu?
W Warstwokracja.pl pomagamy w odtwarzaniu brakujących elementów do sprzętu audio. Zajmujemy się zarówno współczesnym, nowoczesnym sprzętem, jak i pomagamy w renowacji starych vintage odbiorników radiowych, czy gramofonów. Dorabiamy gałki, pokrętła, nasadki, przyciski, zaślepki i drobne części z tworzywa z wykorzystaniem modelowania oraz druku 3D.
Możemy przygotować zamiennik na podstawie zdjęć, wymiarów, uszkodzonej części albo drugiej zachowanej gałki. To dobre rozwiązanie szczególnie wtedy, gdy oryginalny element jest trudny do zdobycia, nie pasuje z innego modelu albo dostępny jest wyłącznie z demontażu.
Kiedy warto dorobić elementy do starego sprzętu audio za pomocą druku 3D?
W starym sprzęcie audio najczęściej uszkadzają się elementy zewnętrzne. Radioodbiorniki, wzmacniacze, tunery, magnetofony i gramofony przez lata były przenoszone, rozkręcane, czyszczone, naprawiane albo przechowywane w nie najlepszych warunkach. W efekcie drobne części mogą pęknąć, wypaść albo zaginąć.
Najczęstsze przypadki to:
- brakująca gałka potencjometru w starym radiu,
- pęknięte pokrętło głośności we wzmacniaczu vintage,
- zgubiona zaślepka panelu w amplitunerze audio,
- uszkodzona nasadka przełącznika w tunerze radiowym,
- brakujący przycisk do magnetofonu kasetowego,
- pęknięty uchwyt, dekielek lub osłona do gramofonu.
Taki detal może wydawać się mało istotny, ale w sprzęcie vintage mocno wpływa na wygląd całego urządzenia. Nawet sprawny i odnowiony amplituner będzie wyglądał na niekompletny, jeśli z przodu brakuje jednej gałki.

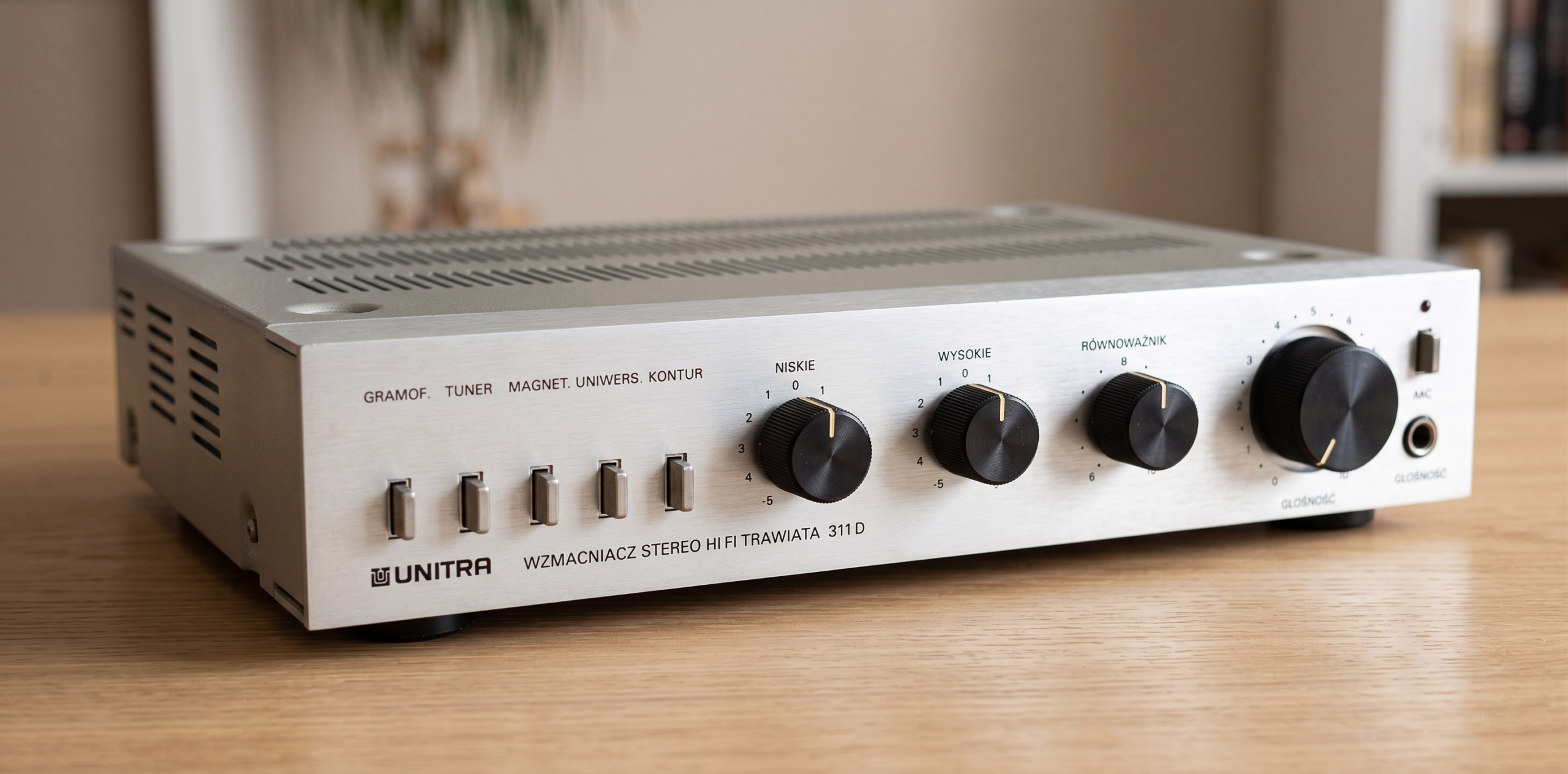

Dorobienie pokrętła do potencjometru wzmacniacza
Jednym z częstych problemów jest dorobienie pokrętła do potencjometru wzmacniaczacza. Gałka może być pęknięta, zbyt luźna, wytarta albo całkowicie zgubiona. Czasem sprzęt działa poprawnie, ale korzystanie z niego jest niewygodne, bo potencjometr trudno obracać bez odpowiedniej nasadki.
Przy takim elemencie ważny jest nie tylko wygląd, ale też dopasowanie do osi. Pokrętło musi dobrze trzymać się trzpienia, obracać potencjometr bez luzu i nie ocierać o panel przedni. Dlatego przypadkowa gałka kupiona „na oko” często nie rozwiązuje problemu.
Wydruk 3D pozwala przygotować część dopasowaną do konkretnego urządzenia.
Gałka do potencjometru 6 mm – dlaczego sam wymiar nie wystarczy?
Wiele osób szuka gotowej części pod hasłem „gałka do potencjometru 6 mm”. To dobry punkt wyjścia, ale sama średnica osi nie wystarcza do wykonania dobrze dopasowanego pokrętła.
Trzeba sprawdzić również:
- czy oś jest okrągła, spłaszczona czy moletowana,
- jaka jest długość wystającego trzpienia,
- czy gałka ma być wciskana,
- czy ma być mocowana śrubką dociskową,
- jaka powinna być głębokość otworu,
- czy element nie będzie ocierał o panel,
- gdzie powinien znajdować się znacznik położenia.
Dlatego przy wycenie najlepiej pokazać nie tylko brakujący element, ale też miejsce, w którym ma być zamontowany.
Zaślepka do panelu wzmacniacza lub amplitunera
Nie zawsze problemem jest gałka. Często potrzebna jest zaślepka do panelu wzmacniaczacza, amplitunera, tunera albo magnetofonu. Taki element może zasłaniać otwór po przełączniku, śrubie, gnieździe, kontrolce albo innym detalu konstrukcyjnym.
Zaślepka z druku 3D powinna być dopasowana wymiarowo. Jeśli będzie zbyt luźna, może wypaść podczas czyszczenia lub przenoszenia sprzętu. Jeśli będzie zbyt ciasna, może uszkodzić stary panel albo nie wejść na swoje miejsce.
Do wykonania takiej części potrzebne są przede wszystkim:
- wymiary otworu,
- grubość panelu,
- głębokość osadzenia,
- sposób mocowania,
- kolor i oczekiwany wygląd zewnętrzny.
Dzięki temu można przygotować prosty, estetyczny element, który domknie wizualnie renowację urządzenia.
Jakie części do sprzętu audio vintage można wykonać?
Najczęściej dorabiane są elementy widoczne na przednim panelu, ponieważ to one decydują o estetyce odnowionego sprzętu.
Można zapytać o wykonanie takich części jak:
- gałka do starego radia,
- pokrętło do potencjometru wzmacniacza,
- gałka głośności,
- pokrętło strojenia,
- nasadka przełącznika,
- zaślepka do panelu amplitunera,
- przycisk do magnetofonu,
- uchwyt do klapki kasety,
- dekielek, osłona lub drobny element obudowy.
Możliwe jest także wykonanie mniej widocznych części technicznych, takich jak dystanse, prowadnice, stopki, uchwyty przewodów, nakładki ochronne albo drobne elementy montażowe do wnętrza obudowy.
Dorobienie gałki do Unitry, Radmora, Diory i Foniki
Wiele zapytań dotyczy klasycznego polskiego sprzętu audio, między innymi urządzeń marek Unitra, Radmor, Diora i Fonica. Możemy pomóc przy dorobieniu brakującej gałki, odtworzeniu pokrętła, wykonaniu nasadki przełącznika albo przygotowaniu zaślepki do panelu.
Często chodzi o takie urządzenia jak:
- amplitunery Unitra,
- wzmacniacze Radmor,
- tunery Diora,
- gramofony Fonica,
- magnetofony kasetowe,
- stare radioodbiorniki,
- sprzęt audio z lat 70., 80. i 90. po renowacji.
Nie trzeba jednak ograniczać się do konkretnej marki. Podobne problemy występują także w starszych wzmacniaczach zagranicznych, gramofonach, magnetofonach, mikserach audio i sprzęcie studyjnym.
Jeśli zachował się drugi taki sam element, można potraktować go jako wzór. Jeśli oryginału nie ma, punktem wyjścia mogą być zdjęcia panelu, dokumentacja lub fotografie identycznego modelu.
Druk 3D części do renowacji sprzętu audio
Druk 3D części do renowacji sprzętu audio sprawdza się szczególnie wtedy, gdy potrzebny jest jeden brakujący element albo krótka seria zamienników. Nie trzeba szukać przypadkowej części z demontażu ani kupować całego uszkodzonego urządzenia tylko po to, aby odzyskać jedną gałkę.
Przy projektowaniu można dopasować między innymi:
- średnicę zewnętrzną,
- wysokość elementu,
- kształt i proporcje,
- rowki, ranty i zaokrąglenia,
- wskaźnik położenia,
- średnicę i głębokość otworu,
- sposób mocowania do osi lub panelu.
Dzięki temu można przygotować część dopasowaną do konkretnego egzemplarza urządzenia, a nie tylko podobne pokrętło kupione przypadkowo.
Czy wydrukowana gałka będzie wyglądała jak oryginał?
To zależy od kształtu, materiału, koloru i oczekiwanego wykończenia. Druk 3D bardzo dobrze sprawdza się przy elementach funkcjonalnych z tworzywa, ale nie zawsze daje efekt identyczny z fabryczną częścią wykonaną metodą wtryskową. Często widać charakterystyczne dla druku 3D warstwy.
Jeżeli oryginalna część była chromowana, przezroczysta, metalizowana albo miała bardzo charakterystyczną fakturę, może być potrzebna dodatkowa obróbka, szlifowanie, lakierowanie lub inne wykończenie powierzchni.
W praktyce często najlepszym rozwiązaniem jest estetyczny i funkcjonalny zamiennik, który dobrze pasuje do urządzenia, nie rzuca się w oczy i pozwala normalnie korzystać ze sprzętu.
Kiedy druk 3D może nie być najlepszym rozwiązaniem?
Druk 3D nie zawsze zastąpi oryginał w stu procentach. Warto zachować ostrożność, jeśli element ma być:
- idealnie przezroczysty,
- metalowy lub chromowany,
- bardzo cienki i mocno obciążony,
- narażony na wysoką temperaturę,
- wyposażony w bardzo drobne zatrzaski,
- nie do odróżnienia od fabrycznej części.
W takich przypadkach może być potrzebna dodatkowa obróbka albo inna metoda wykonania. Najczęściej jednak druk 3D dobrze sprawdza się przy gałkach, pokrętłach, nasadkach, zaślepkach, dekielkach, uchwytach i drobnych elementach z tworzywa.
Jak wygląda proces dorobienia elementu?
Proces zaczyna się od oceny brakującej części i miejsca montażu.
1. Przesyłasz zdjęcia sprzętu
Najlepiej pokazać cały panel, brakujące miejsce, oś potencjometru lub otwór w obudowie. Jeśli masz drugą podobną gałkę, jej zdjęcia również będą bardzo pomocne.
2. Ustalamy podstawowe wymiary
Przydatne są: średnica zewnętrzna, wysokość, średnica otworu, głębokość osadzenia, typ osi, odległość od panelu oraz sposób mocowania.
3. Przygotowujemy model 3D
Model może powstać na podstawie zdjęć, wymiarów, uszkodzonej części albo zachowanego oryginału.
4. Drukujemy część i wysyłamy do Ciebie
Czy potrzebny jest gotowy plik STL, STEP albo OBJ, żeby dorobić część do sprzętu audio?
Nie. Do dorobienia części nie musisz mieć pliku STL, STEP ani OBJ.
Można zacząć od zdjęć, wymiarów, uszkodzonego elementu albo drugiej zachowanej gałki. Jeśli masz gotowy plik 3D, można go sprawdzić pod kątem wydruku. Jeśli nie masz żadnego projektu, model możemy przygotować od podstaw.
FAQ – dorabianie gałek i pokręteł do sprzętu audio vintage
Czy można dorobić jedną brakującą gałkę do starego radia?
Tak. W wielu przypadkach można przygotować pojedynczy zamiennik na podstawie drugiej zachowanej gałki, uszkodzonego elementu, zdjęć albo wymiarów.
Czy da się wykonać pokrętło do potencjometru wzmacniacza?
Tak. Pokrętło z druku 3D można dopasować do konkretnego potencjometru, ale trzeba znać średnicę osi, jej kształt, długość trzpienia, głębokość otworu i sposób mocowania.
Czy można zrobić gałkę do potencjometru na oś 6 mm?
Tak, ale sama informacja o osi 6 mm nie wystarczy. Oś może być okrągła, spłaszczona, moletowana albo przystosowana do mocowania śrubką. Dlatego potrzebne są zdjęcia i pomiary miejsca montażu.
Czy można odtworzyć gałkę do Unitry, Radmora albo Diory?
Tak. Można zapytać o elementy do różnych urządzeń audio vintage, w tym sprzętu Unitra, Radmor, Diora, Fonica i innych marek. Najlepiej przesłać zdjęcia, nazwę modelu oraz wymiary brakującej części.
Czy wydruk 3D nadaje się na zaślepkę do panelu wzmacniacza?
Tak. Zaślepka z druku 3D może być dobrym rozwiązaniem, jeśli oryginalny element zaginął albo pękł. Do wykonania potrzebne są wymiary otworu, grubość panelu i sposób mocowania.
Czy można dorobić przycisk do magnetofonu albo nasadkę przełącznika?
Tak. Oprócz gałek i pokręteł można wykonać także przyciski, nasadki, małe uchwyty, dekielki, osłony i inne drobne elementy z tworzywa.
Czy wydrukowana część będzie miała taki sam kolor jak oryginał?
Kolor można dobrać możliwie blisko, ale nie zawsze będzie identyczny jak w starym tworzywie. Przy elementach widocznych można rozważyć malowanie lub inne wykończenie powierzchni.
Czy trzeba mieć oryginalną gałkę na wzór?
Oryginalny element bardzo pomaga, ale nie zawsze jest konieczny. Można zacząć od zdjęć identycznego modelu sprzętu, wymiarów panelu i pomiaru osi potencjometru.
Czy można najpierw zrobić wersję testową?
Tak. Przy elementach wciskanych, ciasno spasowanych albo mocowanych na osi warto wykonać wersję próbną. Pozwala to sprawdzić dopasowanie przed przygotowaniem finalnej części.
Ile kosztuje dorobienie gałki do starego radia?
Cena zależy od tego, czy trzeba przygotować model 3D, jak skomplikowany jest kształt, ile sztuk ma powstać i czy potrzebna będzie obróbka wykończeniowa. Najlepiej przesłać zdjęcia i wymiary, aby otrzymać indywidualną wycenę.
Czy można dorobić cały komplet pokręteł do wzmacniacza lub amplitunera?
Tak. Jeśli w urządzeniu brakuje kilku elementów albo cały komplet jest popękany, można przygotować jeden projekt i wykonać kilka takich samych części. To dobre rozwiązanie przy renowacji starego radia, wzmacniacza lub amplitunera.
