Prototypy funkcjonalne – druk 3D na zamówienie
Masz gotowy model produktu, obudowy lub części mechanicznej, ale przed rozpoczęciem produkcji chcesz sprawdzić, jak projekt zachowuje się w rzeczywistości? Wykonujemy prototypy funkcjonalne z druku 3D, które pomagają zweryfikować wymiary, pasowanie, sposób montażu, ergonomię oraz działanie projektowanego elementu.
Możesz zamówić pojedynczy prototyp, kilka wariantów konstrukcji albo kolejne wersje rozwijanego produktu. Pracujemy zarówno na gotowych plikach CAD, jak i na modelach przygotowanych specjalnie do wykonania fizycznego prototypu.
Funkcjonalny prototyp pozwala sprawdzić więcej niż sam wygląd produktu
Wizualizacja komputerowa może pokazać kształt projektowanego elementu, ale nie odpowie na wszystkie pytania pojawiające się podczas jego rozwoju. Dopiero fizyczny prototyp można wziąć do ręki, zamontować w urządzeniu, połączyć z pozostałymi komponentami i wykorzystać w planowany sposób.
Drukowanie prototypów na zamówienie pozwala sprawdzić między innymi, czy część mieści się w przeznaczonej przestrzeni, czy otwory znajdują się we właściwych miejscach, czy zaczepy można wygodnie zamknąć oraz czy użytkownik ma odpowiedni dostęp do przycisków, przewodów lub elementów regulacyjnych.
W zależności od projektu prototyp może służyć do:
- sprawdzenia wymiarów i proporcji produktu,
- przetestowania pasowania współpracujących części,
- oceny sposobu montażu i demontażu,
- sprawdzenia ruchu mechanizmu,
- wykrycia kolizji pomiędzy elementami,
- oceny ergonomii uchwytu, przycisku lub obudowy,
- przetestowania zatrzasków, zawiasów i mocowań,
- weryfikacji rozmieszczenia elektroniki,
- porównania kilku wariantów konstrukcji,
- przygotowania projektu do dalszego etapu produkcji.
Pasowanie
Sprawdź, czy prototyp ma odpowiednie wymiary i prawidłowo łączy się z istniejącą częścią, urządzeniem lub elementem konstrukcji. Fizyczny wydruk pozwala wykryć zbyt mały luz, kolizję albo niewłaściwe położenie otworów.
Montaż
Przetestuj sposób składania produktu, dostęp do śrub, zatrzasków i przewodów oraz kolejność montowania poszczególnych części. Prototyp pomaga ocenić, czy montaż jest możliwy, wygodny i powtarzalny.
Ergonomia
Oceń wielkość, kształt i wygodę użytkowania projektowanego elementu. Możesz sprawdzić między innymi ułożenie uchwytu, dostęp do przycisków, sposób trzymania produktu oraz komfort jego obsługi.
Działanie mechanizmu
Zweryfikuj ruch zawiasów, suwaków, prowadnic, dźwigni i pozostałych elementów mechanicznych. Funkcjonalny prototyp pozwala sprawdzić zakres ruchu, potrzebne luzy oraz miejsca, w których mechanizm może się blokować.
Jakie prototypy funkcjonalne możemy wykonać?
Druk 3D najlepiej sprawdza się przy projektach, które można wykonać z tworzyw termoplastycznych i które wymagają szybkiej weryfikacji przed podjęciem decyzji o dalszej produkcji. Prototyp nie musi być ostateczną wersją produktu. Jego zadaniem może być sprawdzenie tylko jednego, najważniejszego założenia konstrukcyjnego.

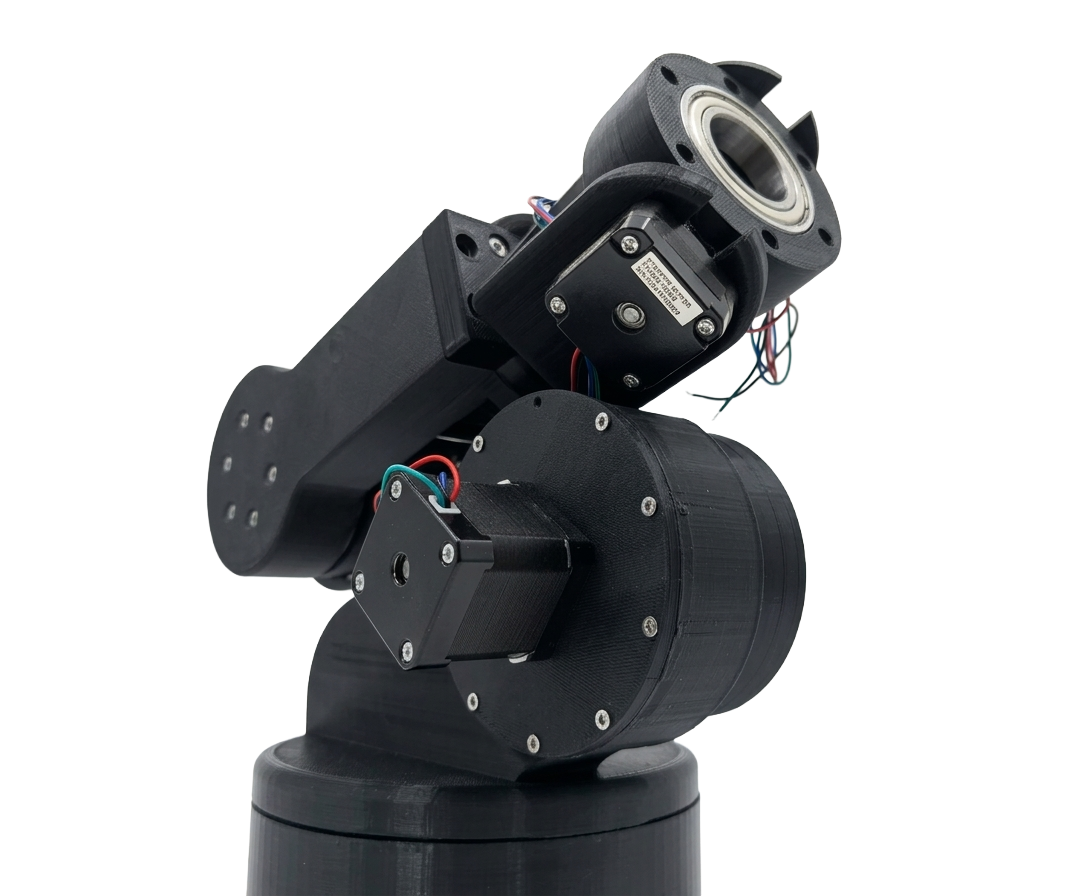

Prototypy obudów urządzeń i elektroniki
Wykonujemy prototypy obudów przeznaczone do sprawdzenia rozmieszczenia podzespołów, otworów montażowych, złączy, przycisków, przewodów i elementów sterujących. Obudowa może zostać przygotowana pod konkretną płytkę PCB, ekran, moduł, czujnik lub zestaw elektroniki.

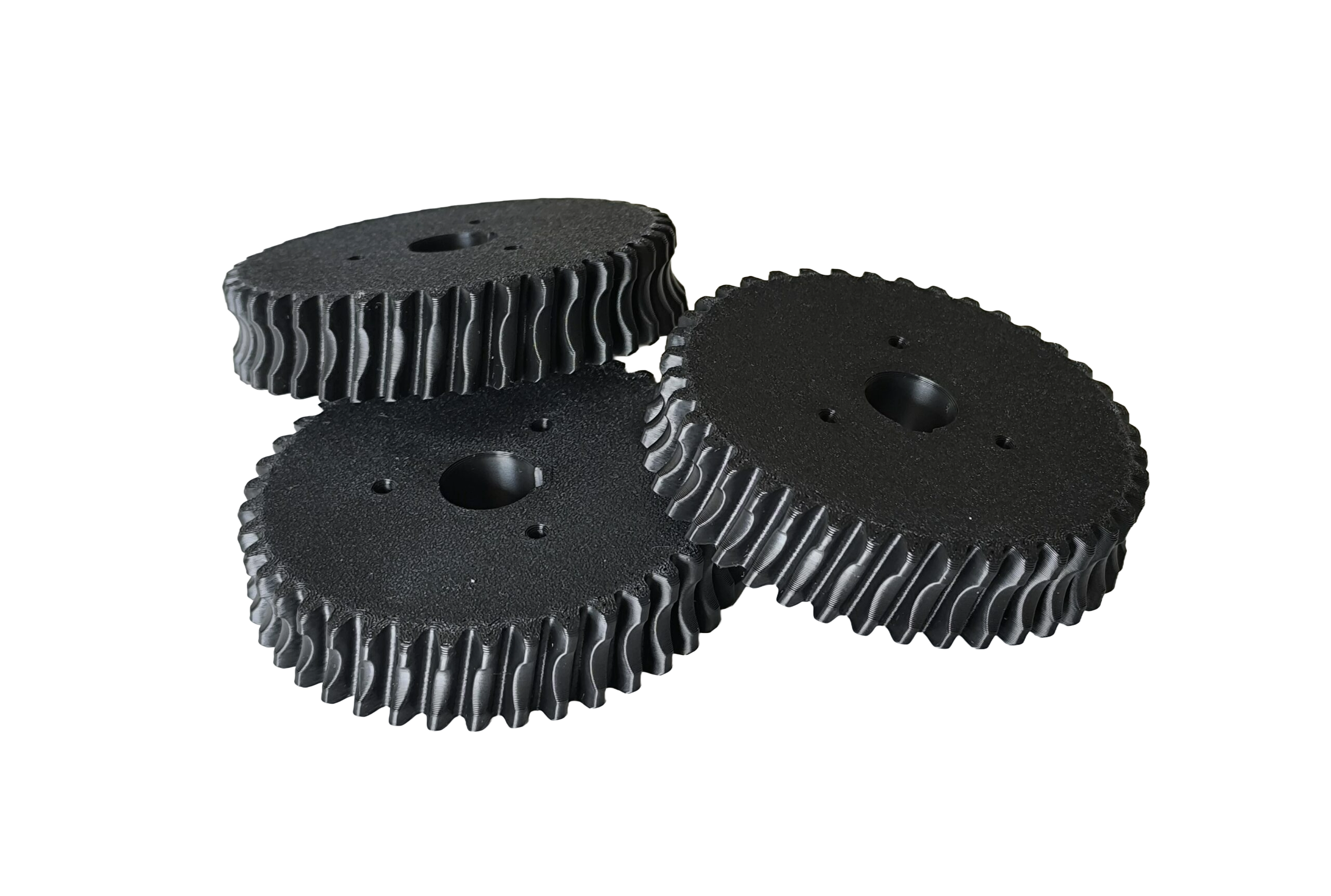

Prototypy części mechanicznych
Możemy wydrukować prototyp części mechanicznej, która ma współpracować z istniejącym urządzeniem, profilem, osią, prowadnicą albo innym elementem konstrukcji. Wydruk pozwala sprawdzić geometrię, zakres ruchu, sposób mocowania i możliwość montażu przed wykonaniem wersji docelowej.

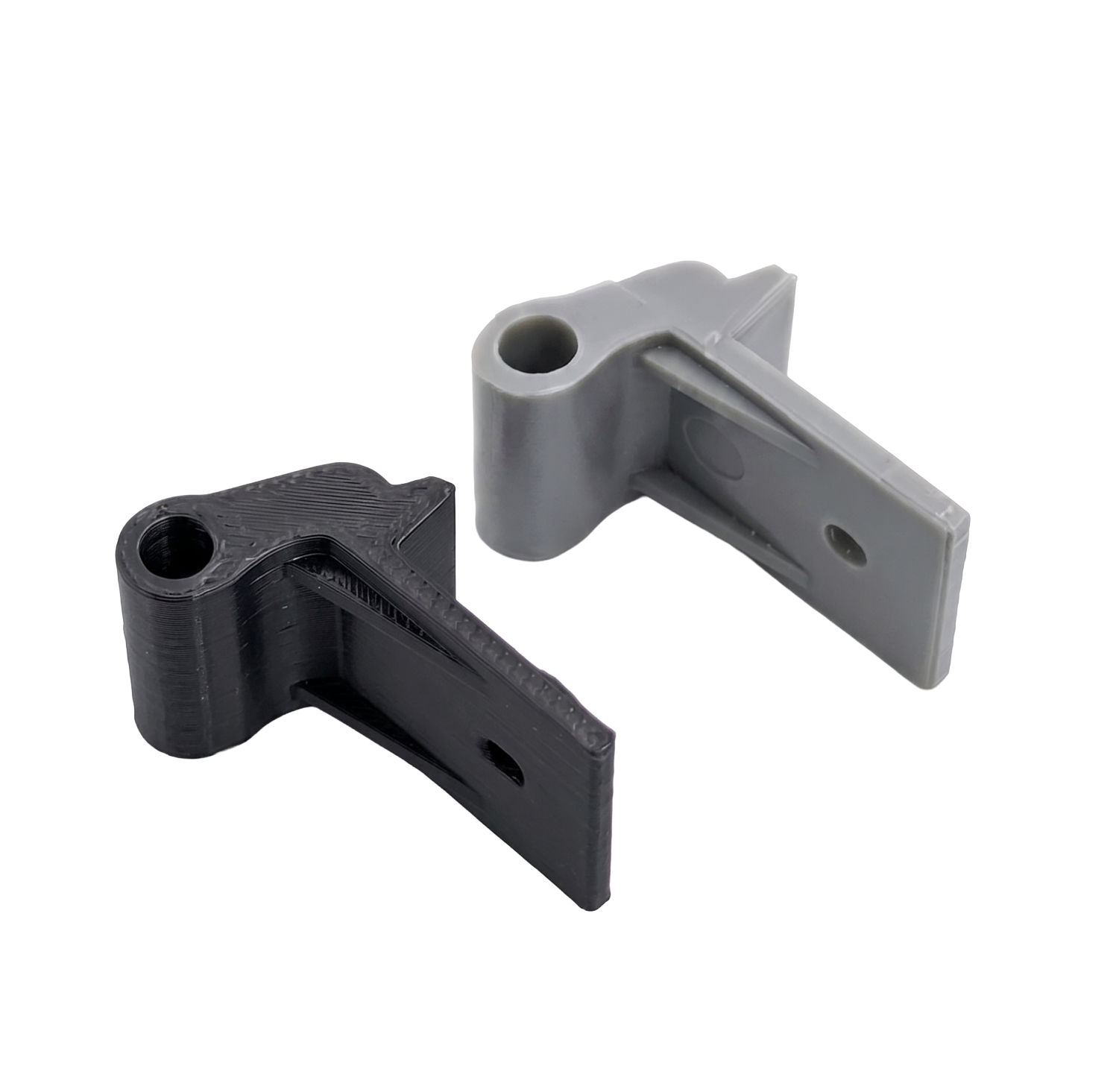

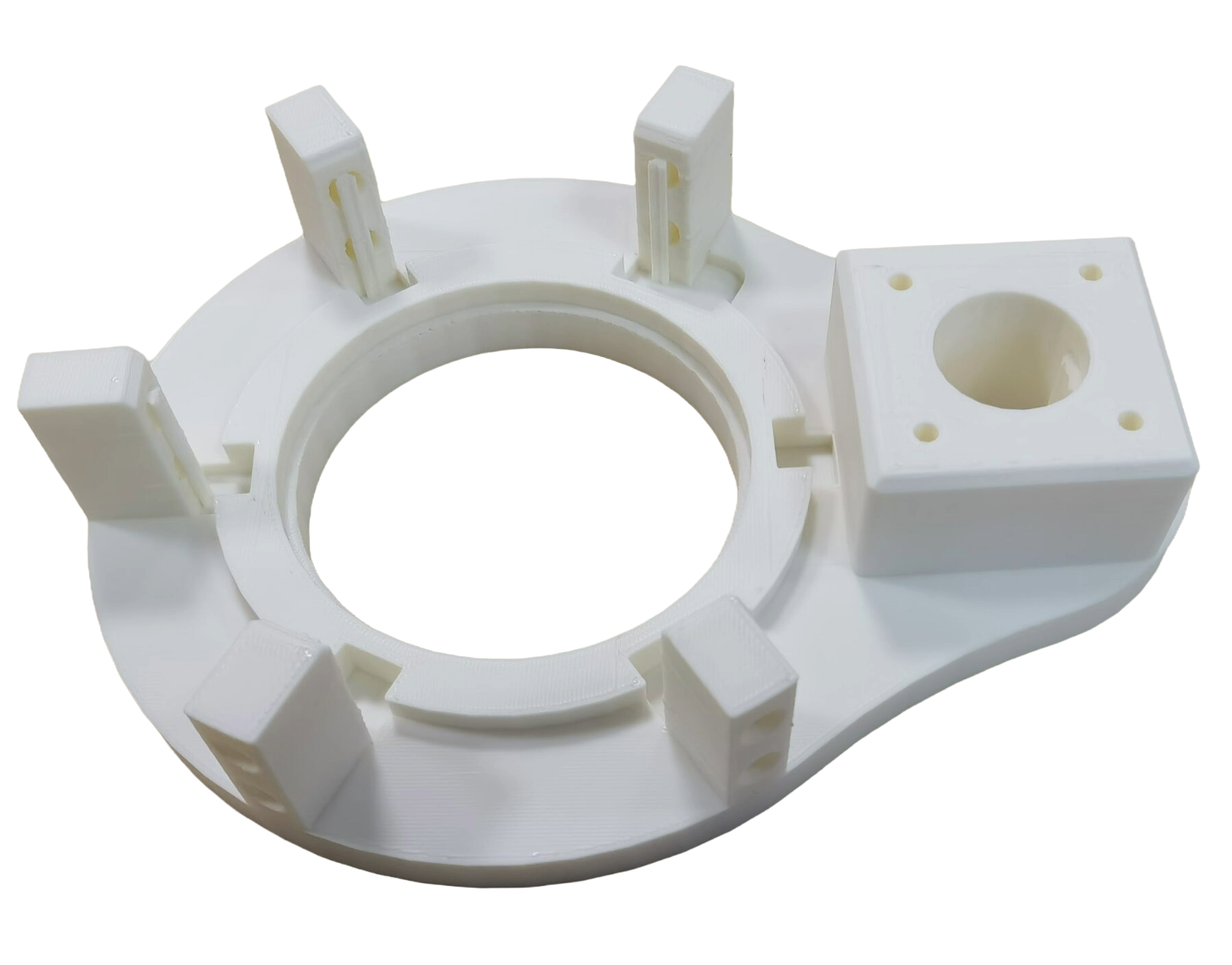

Uchwyty, adaptery i mocowania testowe
Prototyp uchwytu lub adaptera może posłużyć do sprawdzenia pozycji urządzenia, wygody użytkowania, dostępu do śrub oraz stabilności całego rozwiązania. Łatwiej poprawić model po pierwszym teście niż wykonywać od razu większą liczbę niesprawdzonych elementów.

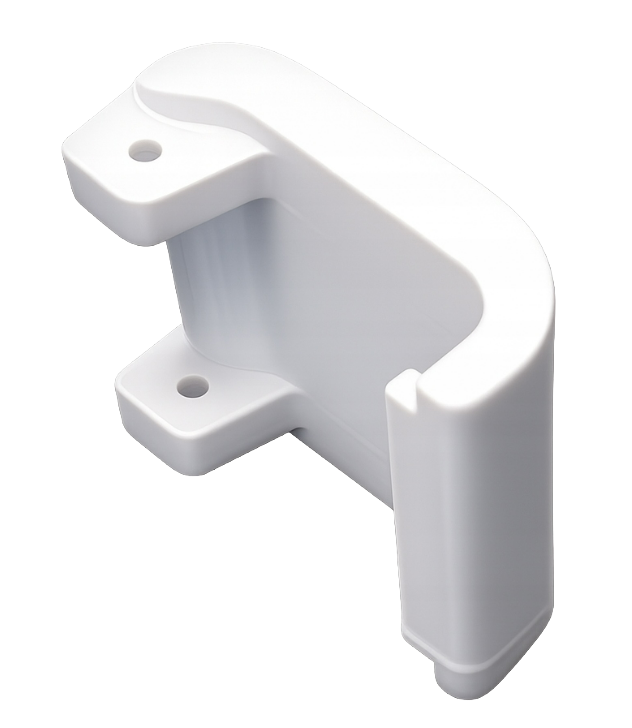

Zatrzaski, zawiasy i elementy ruchome
Druk 3D umożliwia wykonanie próbnych zatrzasków, zawiasów, suwaków, pokręteł, prowadnic i innych części mechanizmu. W zależności od konstrukcji prototyp może pokazać, czy element ma odpowiedni luz, nie blokuje się i porusza w zakładanym zakresie.

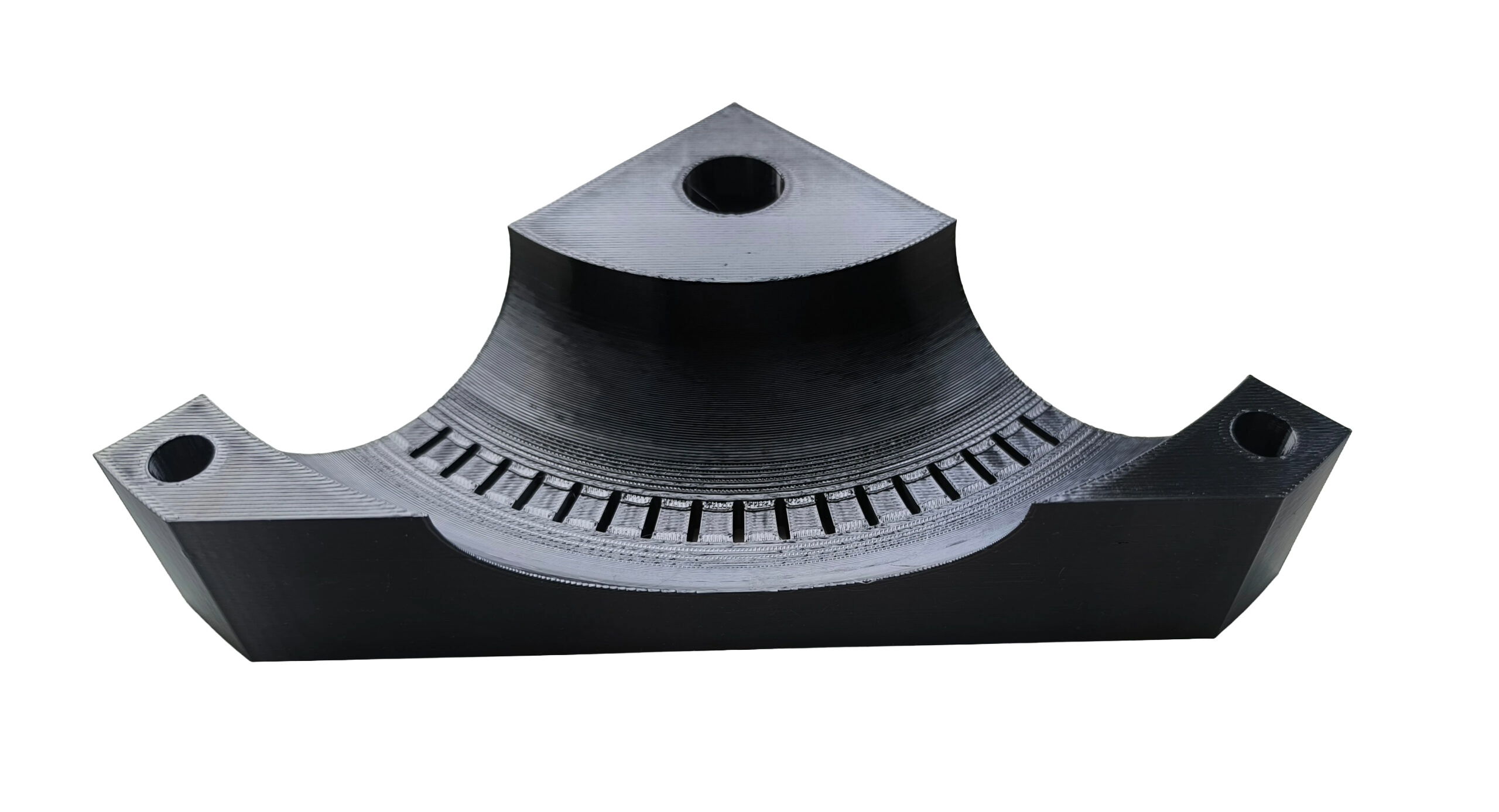

Prototypy produktów użytkowych
Szybkie prototypowanie produktów przydaje się również przy rozwijaniu własnych akcesoriów, narzędzi, organizerów i niewielkich produktów przeznaczonych do sprzedaży. Można sprawdzić rozmiar, wygodę trzymania, układ przegródek, sposób składania lub dopasowanie do przedmiotów, z którymi produkt będzie używany.
lub napisz na kontakt@warstwokracja.pl
Wydruk prototypu z gotowego modelu 3D
Masz gotowy model? Możemy wykonać wydruk prototypu z pliku 3D przygotowanego w programie CAD lub innym programie do modelowania przestrzennego. Przyjmujemy między innymi formaty STL, STEP, 3MF, OBJ oraz inne. Jeżeli korzystasz z innego formatu, prześlij plik do sprawdzenia.
Przed rozpoczęciem realizacji analizujemy geometrię modelu pod kątem technologii FDM. Sprawdzamy między innymi grubości ścian, nawisy, miejsca wymagające podpór, orientację części oraz kierunek układania warstw. Jeżeli zauważymy element, który może utrudnić wykonanie prototypu lub wpłynąć na późniejsze testy, poinformujemy o tym przed uruchomieniem druku.
Do wyceny warto dołączyć informację, co dokładnie ma zostać sprawdzone na fizycznym prototypie. Inaczej przygotowuje się wydruk służący do kontroli wymiarów i pasowania, a inaczej część mechaniczną przeznaczoną do testowania ruchu, montażu lub obciążenia.
Nie masz gotowego modelu 3D?
Jeżeli masz szkic, rysunek techniczny, wymiary, zdjęcia albo opis planowanego rozwiązania, możemy ocenić zakres prac potrzebnych do przygotowania modelu. Szczegółowe informacje na temat tworzenia nowych modeli znajdziesz na stronie usługi projektowania 3D.
Jak wygląda szybkie prototypowanie produktu w praktyce?
Pierwszy wydruk rzadko musi być od razu gotowym produktem. Jego zadaniem jest przede wszystkim pokazanie, czy przyjęte założenia sprawdzają się poza ekranem komputera. Po wykonaniu i przetestowaniu prototypu można wprowadzić poprawki, a następnie zamówić kolejną, udoskonaloną wersję.
Przykładem może być prototyp obudowy niewielkiego urządzenia elektronicznego.
Sprawdzenie wymiarów
Drukowana jest obudowa wynikająca z modelu 3D. Pozwala to sprawdzić gabaryty urządzenia i upewnić się, czy wewnątrz zmieści się płytka PCB, przewody oraz ekran.
Na tym etapie wychwytuje się ewentualne kolizje podzespołów.
Testy montażu
Po poprawkach wykonuje się wydruk z udoskonalonym rozmieszczeniem. Sprawdza się na nim położenie otworów, przycisków, mocowań i przepustów na kable.
Fizyczny model pozwala upewnić się, że montaż przebiega gładko.
Testy użytkowe
Kolejna wersja uwzględnia zaktualizowany kształt, zoptymalizowaną pokrywę i układ urządzenia. Prototyp jest już w pełni funkcjonalny w dotyku.
Służy do oceny ergonomii, wygody otwierania, podłączania kabli i ogólnej obsługi.
Wersja zaakceptowana
Po pozytywnym zakończeniu wszystkich testów powstaje finalna iteracja, która w 100% spełnia początkowe założenia projektowe.
Na jej podstawie realizuje się serię pilotażową lub uruchamia produkcję seryjną.
Jak zamówić prototyp z druku 3D?
Przesyłasz plik i opis testu
Wyślij model 3D oraz krótko opisz przeznaczenie elementu. Napisz, czy prototyp ma służyć do sprawdzenia wymiarów, montażu, ruchu, ergonomii, odporności czy współpracy z innymi częściami.
Sprawdzamy możliwość wykonania
Analizujemy geometrię modelu, jego wymiary oraz planowane zastosowanie. Ustalamy, czy projekt nadaje się do wykonania w technologii FDM i jaki materiał będzie odpowiedni dla planowanych testów.
Otrzymujesz wycenę
Koszt ustalamy na podstawie modelu, zużycia materiału, czasu pracy drukarki, liczby części i zakresu przygotowania i późniejszej obróbki wydruku. Wycena może obejmować jeden prototyp albo kilka wariantów.
Wykonujemy prototyp
Po zaakceptowaniu wyceny przygotowujemy model do druku i wykonujemy ustaloną liczbę egzemplarzy. Gotowy prototyp wysyłamy pod wskazany adres lub przygotowujemy do odbioru osobistego w Gdańsku.
Testujesz i przekazujesz uwagi
Sprawdzasz element w rzeczywistym zastosowaniu. Jeżeli projekt wymaga zmian, możesz przekazać listę uwag i zlecić wykonanie poprawionej wersji.
lub napisz na kontakt@warstwokracja.pl
Materiał prototypu dobieramy do tego, co chcesz sprawdzić
Materiał należy wybrać odpowiednio do zastosowania prototypu. Jeżeli celem jest wyłącznie kontrola wymiarów i pasowania, najważniejsze mogą być szybkość wykonania oraz stabilność modelu, natomiast przykładowo odporność na UV będzie bez znaczenia. Przy testowaniu zatrzasku, uchwytu albo obudowy pracującej w trudniejszych warunkach większe znaczenie ma odporność mechaniczna, elastyczność lub temperatura użytkowania.
W zależności od zastosowania drukujemy między innymi z PLA, PET-G, ABS, ASA, TPU oraz nylonu. Materiał dobieramy na podstawie informacji o sposobie użytkowania prototypu, przewidywanych obciążeniach, temperaturze, wilgoci, promieniowaniu UV i wymaganej elastyczności.
Nie musisz samodzielnie wskazywać filamentu
Wystarczy, że opiszesz planowany test i warunki pracy elementu. My zajmiemy się doborem optymalnego tworzywa. Więcej informacji o dostępnych tworzywach znajdziesz na stronie materiały do druku 3D.
Prototyp funkcjonalny a model pokazowy
Nie każdy fizyczny model jest prototypem funkcjonalnym. Model pokazowy ma przede wszystkim prezentować wygląd, proporcje lub ideę produktu. Może być wykorzystywany podczas spotkania, prezentacji albo rozmowy z inwestorem, nawet jeżeli nie zawiera działających mechanizmów.
Prototyp funkcjonalny powstaje natomiast po to, aby coś zweryfikować. Może nie mieć jeszcze ostatecznego koloru ani idealnie wygładzonej powierzchni, ale powinien pozwolić na przeprowadzenie zaplanowanego testu.
Model pokazowy
- prezentuje wygląd produktu,
- pomaga wyjaśnić koncepcję,
- może być uproszczony konstrukcyjnie,
- nie musi umożliwiać montażu rzeczywistych części.
Prototyp funkcjonalny
- służy do wykonania określonego testu,
- może współpracować z rzeczywistymi komponentami,
- pozwala sprawdzić wymiary i montaż,
- może zawierać ruchome części, zatrzaski lub mocowania.
Od funkcjonalnego prototypu do krótkiej serii produktu
Po zatwierdzeniu prototypu możesz zamówić kolejne egzemplarze albo rozpocząć przygotowanie partii pilotażowej. Nie musisz podejmować decyzji o większym nakładzie przed sprawdzeniem pierwszej sztuki.
Przejście do produkcji wymaga ustalenia zaakceptowanej wersji modelu, materiału, orientacji druku oraz parametrów wpływających na właściwości elementu. Jeżeli planujesz większą liczbę jednakowych części, informacje o realizacji takich zamówień znajdziesz na stronie seryjny druk 3D.
